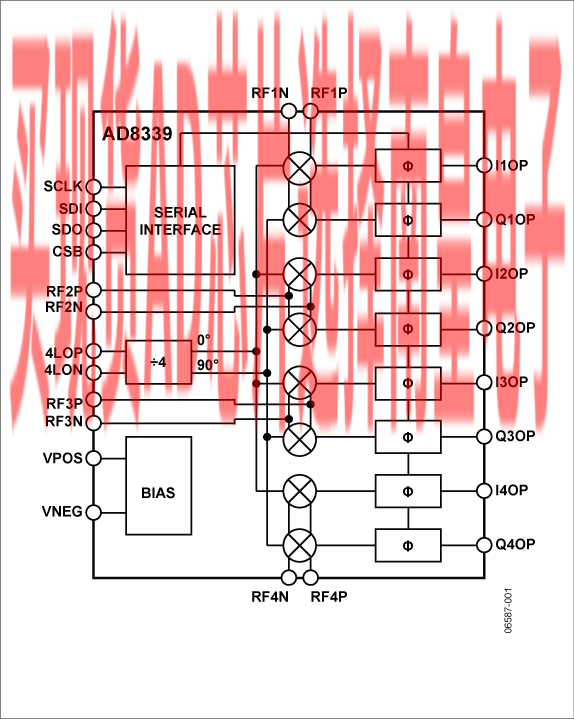

AD8339是一款四通道I/Q解调器，配置为由具有差分输出的低噪声前置放大器驱动，并针对AD8332/AD8334/AD8335系列VGA中采用的LNA进行了优化。该器件包含四个完全相同的I/Q解调器并具有4倍本振(LO)输入，可对此信号进行分频并产生驱动混频器所需的内部0°和90°相内部LO。四个I/Q解调器分别采用不同的RF输入，因此彼此完全独立（假定可接受常见LO）。

AD8339在单个40引脚超紧凑芯片级器件内融合连续波（CW）模拟波束形成（ABF）和I/Q解调功能，因此尤为适合高密度超声扫描仪。在ABF系统中，通过合理的相位对齐和多接收机通道求和，从而实现时域一致性。复位引脚可同步多个IC，从而在相同象限内启动每个LO分频器。每个通道具有十六个可编程22.5°相位增量。例如，如果通道1用作基准通道，而通道2的I/Q相位超前45°，那么用户可以通过选择正确的代码来将通道2和通道1进行相位对齐。

混频器输出采用电流形式，以便于进行求和。独立的I和Q混频器输出电流相加后，通过低噪声、高动态范围、电流电压（I-V）跨导放大器（如AD8021或AD829）转换成电压。电流求和之后，合并后的信号施加于高分辨率模数转换器（ADC），如AD7665（16-bit、570 kSPS）。

该器件提供SPI兼容串行接口端口，以便轻松对每个通道的相位进行编程；该接口允许通过各芯片将数据从SDI移位至SDO，从而实现菊花链形式连接。SPI还允许分别关断各个通道以及整个芯片。关断期间，串行接口仍处于活动状态，使得可再次对器件进行编程。

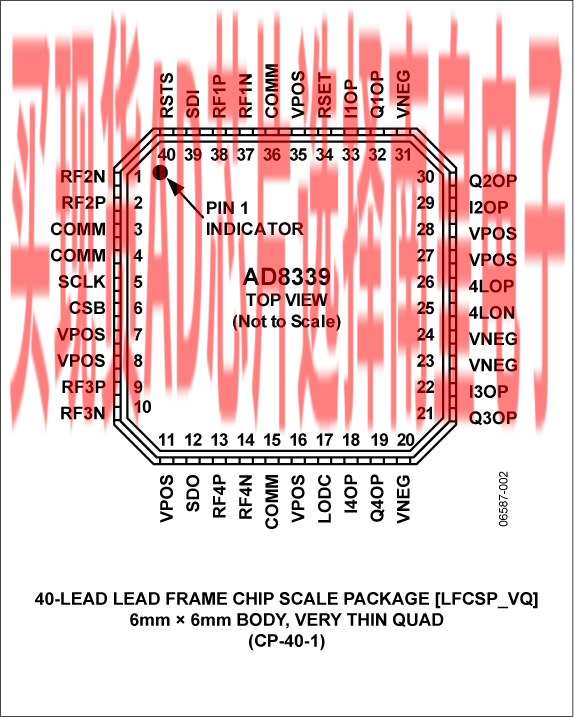

I和Q输出的动态范围典型值为160 dB/Hz。AD8339采用6 mm x 6 mm、40引脚LFCSP封装，额定温度范围为?40°C至+85°C工业温度范围。

应用

医疗成像（连续波超声波束成形）

相控阵系统

雷达

自适应天线

通信接收机

• 四通道集成式I/Q解调器
• 每个输出具有16种相位选择（步进为22.5°）
• 正交解调精度
  相位精度：±1°
  幅度平衡：±0.25 dB
• 带宽
  4 LO：LF至200 MHz
  RF：LF至50 MHz
  基带：由外部滤波确定

• 输出动态范围：160 dB/Hz
• LO驱动：>0 dBm（50 Ω，单端正弦波)
• 电源：±5 V
• 功耗：每通道73 mW（总共290 mW）
• 可通过SPI关断（各个通道和整个芯片）

AD8339ACPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：15.29（100-499个）；13.3（1000+个）

AD8339ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：15.29（100-499个）；13.3（1000+个）

AD8339ACPZ-RL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：15.29（100-499个）；13.3（1000+个）

EVAL-AD8339：AD8339 评估板
