AD8338是一款可变增益放大器(VGA)，适合要求全差分信号路径、低功耗、低噪声和在LF至18MHz频段内具有精确定义增益的应用。如果需要的话，该器件也可以采用单端信号源工作。

基本增益函数为线性dB，标称增益范围为0 dB至80 dB；标称增益范围与增益引脚上0.1V至1.1V的控制电压相对应。增益范围可以通过直接连接至内部求和结点的INPD和INMD引脚进行上下调节。例如，如果将一个47 Ω的电阻施加于INPD和INMD引脚上，增益范围设定为20 dB至100 dB，并且折合到输入端的噪声电平为1.5 nV√Hz。

AD8338包含额外的电路来实现失调校正和自动增益控制(AGC)功能。直流失调电压通过表现为高通滤波器的失调校正电路来消除。高通滤波器的转折频率由一个外部电阻设置。AGC功能可以改变AD8338的增益来维持恒定的均方根输出电压。用户施加的电压控制目标输出均方根电压。用户在DETO引脚施加的接地电容则控制AGC电路的响应时间。

AD8338还允许用户访问内部求和结点，籍此提供额外的多功能性。只需几个分立器件，用户就可以自定义该器件的增益、带宽、输入阻抗及噪声性能，以满足自身应用的需求。

AD8338采用3.0V至5.0V的单电源供电，能效极高，仅消耗低至3mA的静态电流。AD8338采用符合RoHS标准的3 mm 3 mm、16引脚LFCSP封装，额定温度范围为-40℃至+85工业温度范围。

应用

• 电感遥测系统前端
• 超声信号接收器
• 用于驱动ADC的信号压缩
• AGC放大器

• 压控增益范围：0dB至80dB
• 增益为40dB时，电源电流为3 mA
• 工作频率范围：低频(LF)至18 MHz
• 电源电压范围：3.0 V至5.0 V
• 低噪声：4.5 nV/√Hz在80dB增益
• 全差分信号路径

• 失调校正（失调零点）功能
• 1.5 V内部基准电压源

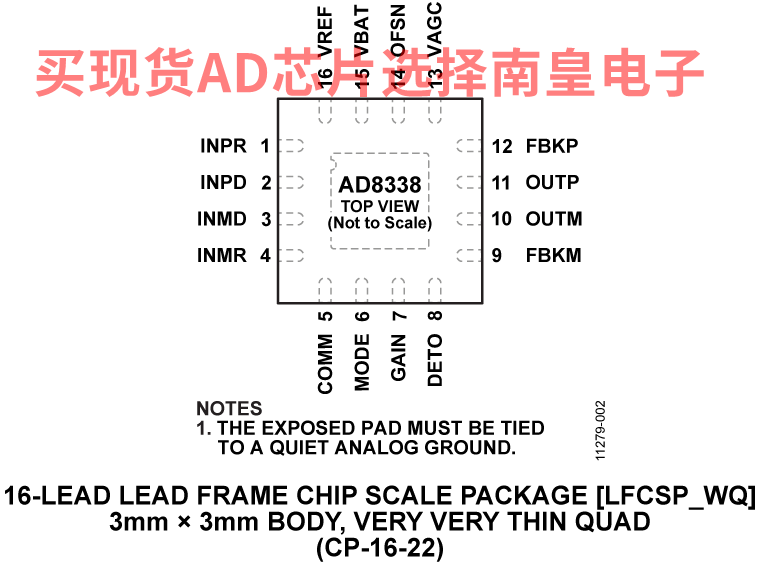

• 16引脚LFCSP
• 自动增益控制功能
• 对高动态范围信号具有宽增益范围

AD8338ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.29（1000+个）

AD8338ACPZ-RL，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：5.29（1000+个）

EVAL-AD8338：AD8338评估板

用户指南UG-559 介绍了AD8338评估板并讨论了常见配置。该评估板(AD8338-EVALZ)的设计注重简单易用，这在连接器的最简化部署中可见一斑。

AD8338数据手册涵盖器件工作的详情。使用该数据手册作为参考有助于最终应用的设计。数据手册有助于理解AD8338评估板的工作情况，特别是其初始配置和第一次上电情况。
