- 制造厂商:AD
- 产品类别:可变增益放大器(VGA)
- 技术类目:模拟控制可变增益放大器(VGA)
- 功能描述:内置超低噪声前置放大器和可编程输入阻抗(RIN)的单通道VGA
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
AD8331是一款单通道、超低噪声、线性dB可变增益放大器(VGA),针对超声系统应用进行了优化,可以用作低噪声可变增益元件,频率最高为120 MHz。

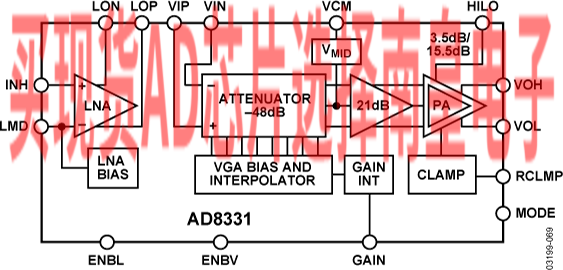

这款器件内置一个超低噪声前置放大器(LNA)、一个48 dB增益范围的X-AMP VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19dB,具有单端输入和差分输出。LNA输入阻抗可以利用一个电阻来调节,以便与信号源相匹配,且不影响噪声性能。
VGA的48dB增益范围使这些器件适合各种不同的应用。带宽在整个增益范围内可保持出色的一致性。对于40mV至1V范围内的控制电压,增益控制接口可提供精确的50dB/V线性dB调整。通过工厂调整可确保器件间及通道间具有出色的增益匹配特性。差分信号路径提供出色的二次和三次失真性能及低串扰。
AD8331的工作温度范围为-40℃至+85℃,采用20引脚QSOP封装。
AD8331为单通道版本,AD8332为双通道版本,AD8334为四通道版本。
欲了解技术规格信息,请参考AD8331/AD8332/AD8334数据手册。
应用
- 超声和声纳时间增益控制
- 高性能自动增益控制(AGC)系统
- I/Q信号处理
- 高速、双通道ADC驱动器
- 超低噪声前置放大器
- 电压噪声 = 0.74 nV/√Hz
- 电流噪声 = 2.5 pA/√Hz
- 3 dB带宽:120 MHz
- 低功耗:每通道125 mW
- 可编程后置放大器提供宽增益范围
- LO增益模式:−4.5 dB至+43.5 dB
- HI增益模式:7.5 dB至55.5 dB
- 折合到输出端的噪声较低:48 nV/√Hz(典型值)
- 有源输入阻抗匹配
- 针对10位/12位ADC优化
- 可选输出钳位电平
- 5 V单电源供电
- 下载AD8331-EP数据手册(pdf)
- 军用温度范围:-55°C至+105°C
- 受控制造基线
- 封装/测试厂
- 制造厂
- 产品变更通知
- 认证数据可应要求提供
- V62/19601-01XE DSCC图纸号
AD8331ARQZ,封装:20-Lead QSOP,包装形式及数量:管装,56,工作温度:-40 to 85C,AD官网报价:6.66(100-499个);6(1000+个)
AD8331ARQZ-R7,封装:20-Lead QSOP,包装形式及数量:卷带,1000,工作温度:-40 to 85C,AD官网报价:6.66(100-499个);6(1000+个)
AD8331ARQZ-RL,封装:20-Lead QSOP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:6.66(100-499个);6(1000+个)
AD8331TRQZ-EP,封装:20-Lead QSOP,包装形式及数量:管装,56,工作温度:-55 to 105C,AD官网报价:
AD8331TRQZ-EP-R7,封装:20-Lead QSOP,包装形式及数量:卷带,1000,工作温度:-55 to 105C,AD官网报价:
EVAL-AD8331:AD8331 评估板
该评估板已装配齐全并经过全面测试,用户只需连接输入信号、VGAIN源和5 V电源。AD8331-EVALZ为无铅型,符合RoHS标准。
欲了解用户提供的可选器件、电路板布局布线和更多详情,请参见AD8331在线数据手册。
