AD8330的基本参数
  • 制造厂商:AD
  • 产品类别:可变增益放大器(VGA)
  • 技术类目:模拟控制可变增益放大器(VGA)
  • 功能描述:低成本、DC至150 MHz可变增益放大器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD8330的产品详情:

AD8330是一款DC至150 MHz宽带宽可变增益放大器,适合要求完全差分信号通路、低噪声、精确定义增益和适度低失真的应用。输入引脚也可以采用单端源驱动。峰值差分输入为±2 V,允许1 V 均方根(rms)正弦波以宽裕的动态余量工作。输出引脚基本上以轨到轨方式驱动单端负载。差分输出电阻为150 ?。输出摆幅是作用于VMAG引脚电压的线性函数,该电压的内部默认设置为0.5 V,提供±2 V峰值输出。峰值输出可以提高至10 V p-p,主要受电源电压的限制。

基本增益函数为线性dB,受引脚VDBS上所施加电压的控制。增益范围为0 dB至50 dB,相应控制电压为0 V至1.5 V,因此斜率为30 mV/dB。增益线性度典型值在±0.1 dB以内。通过改变引脚MODE上的逻辑电平,增益可在相同范围内减小,斜率相反。VMAG引脚上还提供第二增益控制端口,用户可以利用它改变数字增益,变化系数为0.03至10。AD8330的参数对温度和电源电压的敏感度均较低。根据应用需要,可以使用VMAG重新定位0 dB至50 dB基本增益范围,最高值可以提高20 dB(即20 dB至70 dB),最低值可以降低30 dB(即–30 dB至+20 dB),从而提供前所未有的100 dB增益范围。AD8330的独特之处在于,其带宽和脉冲响应对增益基本上恒定,上述增益不仅包括50 dB基本线性dB范围,而且包括用线性幅度函数所得到的范围。在那些高频时必须遵守精确的增益法则的VGA应用中,高频响应在增益范围内的出色稳定性显得尤为重要。

引脚OFST上的外部电容可设置失调降低环路的高通转折频率,它可以低至5 Hz。如果此引脚接地,信号通路就会去耦。用于驱动ADC时,可以将引脚CNTR上的外部共模控制电压驱动至地电压或VS的0.5 V范围内,以满足各种要求。两个输出默认定位在电源电压的中点VS/2。这款多功能VGA还具有其它特性,如两种省电模式(完全关断和休眠模式)等,进一步增强了其实用价值。

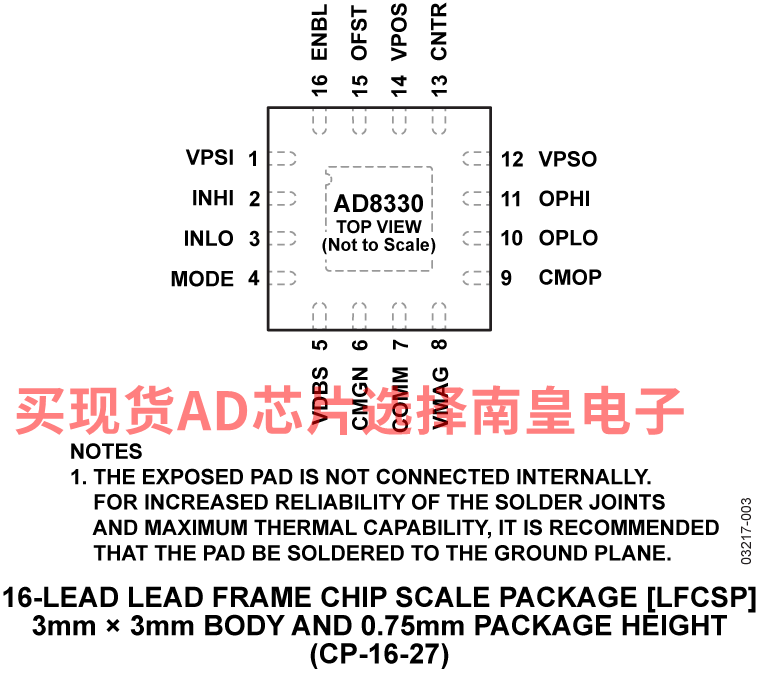

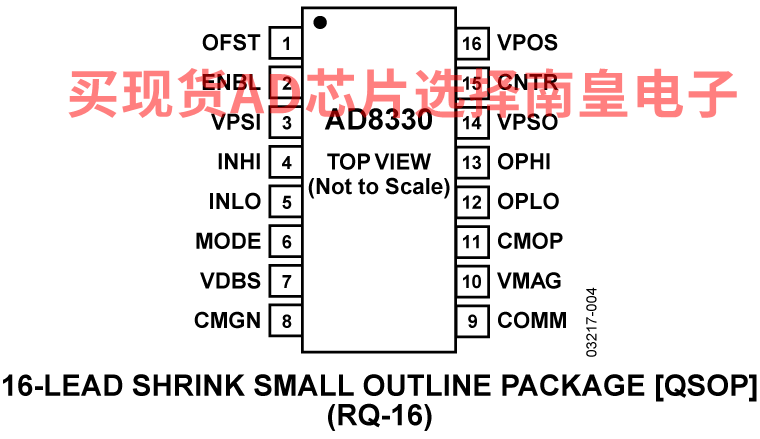

AD8330采用16引脚LFCSP和16引脚QSOP封装,额定工作温度范围为−40°C至+85°C。

应用

  • 前置ADC信号调理
  • 75 Ω电缆驱动调整
  • AGC放大器
AD8330的优势和特点:
  • 完全差分信号通路,也可使用单端信号
  • 输入范围为0.3 mV至1 V均方根值,轨到轨输出
  • 差分输入阻抗RIN = 1 kΩ;输出阻抗ROUT(每个输出),75 Ω
  • 自动失调补偿(可选)
  • 线性dB和线性幅度增益模式
    • 0 dB至50 dB,0 V < VDBS< 1.5 V (30 mV/dB)
  • 反向增益模式:50 dB至0 dB (-30 mV/dB)
  • 标称增益:x0.03至x10(15 mV< VMAG < 5 V)
  • 恒定带宽:150 MHz(全部增益)
  • 低噪声:5 nV/√Hz(典型值,最大增益时)
  • 低失真:≤-62 dBc(典型值)
  • 低功耗:20 mA(典型值,VS = 2.7 V - 6 V)
  • 提供节省空间的3 mm x 3 mm LFCSP封装
AD8330具体的完整产品型号参数及价格(美元):

AD8330ACPZ-R2,封装:16-Lead LFCSP (3mm x 3mm w/ EP),包装形式及数量:卷带,250,工作温度:-40 to 85C,AD官网报价:6.71(100-499个);6.71(1000+个)

AD8330ACPZ-R7,封装:16-Lead LFCSP (3mm x 3mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:5.83(100-499个);4.98(1000+个)

AD8330ACPZ-RL,封装:16-Lead LFCSP (3mm x 3mm w/ EP),包装形式及数量:卷带,5000,工作温度:-40 to 85C,AD官网报价:5.83(100-499个);4.98(1000+个)

AD8330ARQZ,封装:16-Lead QSOP,包装形式及数量:管装,98,工作温度:-40 to 85C,AD官网报价:5.83(100-499个);4.98(1000+个)

AD8330ARQZ-R7,封装:16-Lead QSOP,包装形式及数量:卷带,1000,工作温度:-40 to 85C,AD官网报价:5.83(100-499个);4.98(1000+个)

AD8330ARQZ-RL,封装:16-Lead QSOP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:5.83(100-499个);4.98(1000+个)

轻松满足您的AD芯片采购需求
AD8330的评估套件:

EVAL-AD8330:AD8330 评估板

AD8330-EVALZ包括测试引脚,用于连接所有功能器件输入。该评估板采用4层设计,使接地层的面积最大。


请参考可在网站上下载的AD8330数据手册了解基本操作、选项、测量设置和进一步说明。
