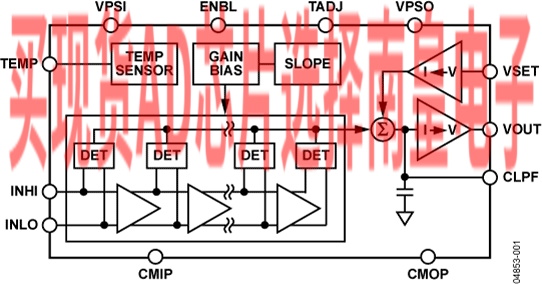

AD8318是一款解调对数放大器，能够将RF输入信号精确地转换为相应的dB标度输出电压。它在级联放大器链上采用渐进压缩技术，每一级均配有检波器单元。该器件可用测量模式或控制器两种模式工作。对于1 MHz至6 GHz信号，它能保持精确的对数一致性，并能在最高8 GHz下工作。输入范围典型值为60 dB（re：50 Ω），误差小于±1 dB。AD8318的响应时间为10 ns，能够检测45 MHz以上的RF突发脉冲。在环境温度条件下，该器件具有极佳的对数截距稳定性。该器件还提供斜率为2 mV/°C的温度传感器输出，用于其它系统监控。需5 V单电源供电。耗用电流典型值为68 mA。当器件禁用时，功耗降至<1.5 mW。

AD8318可以配置成向功率放大器等VGA提供控制电压，或提供VOUT引脚的测量输出。因为输出可以用于控制器应用，所以宽带噪声极低。在这种模式下，设定点控制电压作用于VSET引脚。经过RF放大器的反馈环路通过VOUT实现闭合，其输出将放大器的输出调节至与VSET相对应的幅度。AD8318可通过VOUT引脚提供0 V至4.9 V输出，适合控制器应用。作为测量器件，VOUT引脚在外部与VSET相连，以产生输出电压VOUT，它是RF输入信号振幅的线性dB减函数。

对数斜率标称值为-25 mV/dB，但可以通过将VOUT的反馈电压调整至VSET接口进行调整。用INHI输入时，截距为20 dBm(re: 50 Ω，CW输入)。这些参数非常稳定，不随电源电压和温度波动而变化。

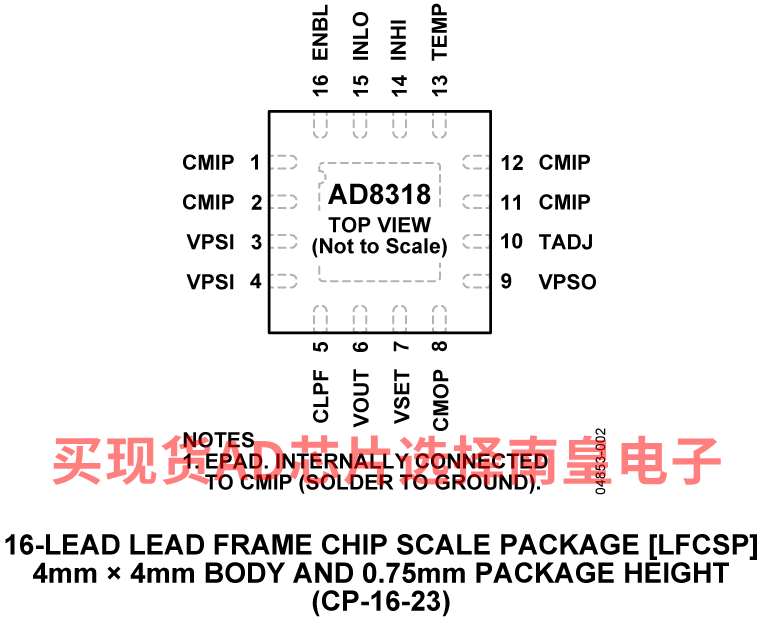

AD8318采用SiGe双极性IC工艺制造，并采用4 mm ×4 mm、16引脚LFCSP封装，工作温度范围为-40°C至+85°C。

应用

RF发射机PA设定点控制与电平监控

基站、WLAN、WiMAX和雷达中的RSSI测量

数据手册，Rev. B，4/07

• 宽带宽：1 MHz至8 GHz
• 高精度：±1.0 dB(55 dB范围，5.8 GHz以下频率)
• 温度稳定性：±0.5 dB
• 低噪声测量/控制器输出(VOUT)
• 脉冲响应时间：10 ns/12 ns(下降/上升)
• 集成温度传感器
• 小尺寸LFCSP封装
• 关断特性：<1.5 mW (5 V)
• 单电源供电：5 V (68 mA)
• 采用高速SiGe工艺制造
• 下载AD8318-EP数据手册 (pdf)

AD8318ACPZ-R2，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：6.97（100-499个）；6.97（1000+个）

AD8318ACPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.81（1000+个）

AD8318ACPZ-WP，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：6.97（100-499个）；6.97（1000+个）

AD8318SCPZ-EP-R2，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，250，工作温度：-55 to 105C，AD官网报价：10.45（100-499个）；10.45（1000+个）

AD8318SCPZ-EP-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-55 to 105C，AD官网报价：10.45（100-499个）；8.72（1000+个）

AD8318SCPZ-EP-WP，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：托盘，64，工作温度：-55 to 105C，AD官网报价：10.45（100-499个）；10.45（1000+个）

EVAL-AD8318：AD8318 评估板

本页提供1 MHz至8 GHz、70 dB对数检波器/控制器AD8318的评估板文档和订购信息。
