AD831是一款低失真、宽动态范围、单芯片混频器，适合诸如HF和VHF接收机中的RF-IF下变频、DMR基站中的第二混频器、直流-基带变频、正交调制和解调以及超声成像中的多普勒频移检测等应用。该混频器内置一个LO驱动器和一个低噪声输出放大器，同时提供用户可编程功耗和三阶交调截点。

AD831提供+24 dBm三阶交调截点，可实现-10 dBm LO功耗，无需高功耗LO驱动器，也不存在相应的屏蔽和隔离问题，因而与无源混频器相比，能够改善系统性能，降低系统成本。

该混频器采用±5 V电源供电时，RF、IF和LO端口可以为直流或交流耦合；采用9 V最小单电源供电时，这些端口可以为交流耦合。混频器采用RF和LO输入的工作频率可高达500 MHz。

该混频器的IF输出可作为差分电流输出或单端电压输出。差分输出来自一对开集，并可通过一个变压器或电容进行交流耦合，以提供250 MHz输出带宽。在下变频应用中，可将单电容跨接在这些输出上来实现低通滤波器，以便直接在混频器内核处减小谐波，简化输出滤波。构建正交幅度调制器或镜像抑制混频器时，将两个AD831相连可对其差分电流输出求和。

积分低噪声放大器提供一个单端电压输出，并可驱动滤波器、50 W放大器输入以及模数转换器等低阻抗负载。该器件的小信号带宽超过200 MHz。连接在引脚OUT和FB之间的单个电阻用来设置增益。该放大器具有低直流失调特性，因而可以用于直流-基带变频和正交幅度解调等直流耦合应用。

使用混频器的输出放大器和最佳源阻抗时，该混频器的SSB噪声系数在70 MHz时为10.3 dB。与无源混频器不同，AD831不存在插入损耗，无需外部双工器，也不需要进行无源端接。

利用可编程偏置特性，用户可通过降低1 dB压缩点和三阶交调截点来降低功耗，从而可以在动态范围和功耗之间进行权衡考虑。例如，在蜂窝和双向无线电基站中，AD831可以用作低功耗第二混频器，同时依然能提供远优于无源解决方案的性能。

• 双重平衡混频器
• 低失真：
  +24 dBm三阶交调截点(IP3)
  +10 dBm 1 dB压缩点
• 带宽：
  500 MHz RF和LO输入带宽
  250 MHz差分电流IF输出
  直流到200 MHz以上单端电压IF输出

• 低LO驱动要求：–10 dBm
• 单电源或双电源供电
• 使用双电源时为直流耦合
  所有端口都可直流耦合
  无低频下限—工作频率低至DC
• 用户可编程功耗

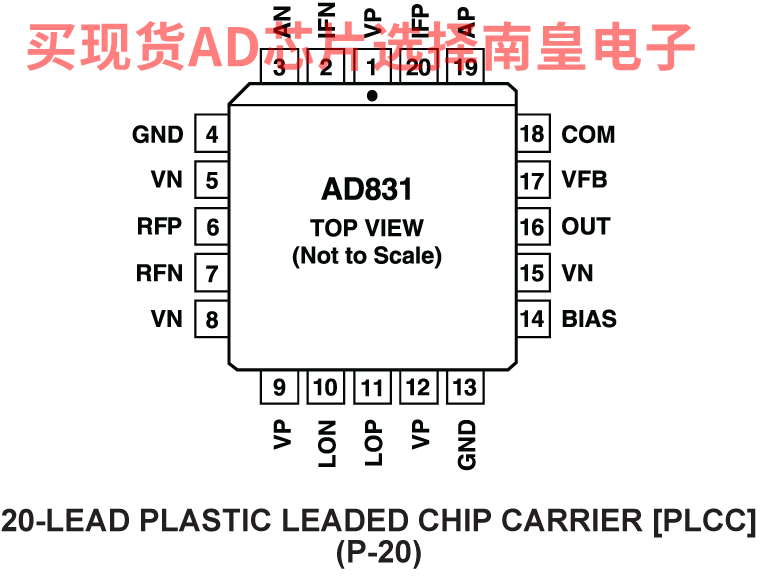

AD831APZ，封装：20-Lead Flatpack，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：10.84（100-499个）；9.03（1000+个）

AD831APZ-REEL，封装：20-Lead Flatpack，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：10.84（100-499个）；9.03（1000+个）

AD831APZ-REEL7，封装：20-Lead Flatpack，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：9.03（1000+个）

EVAL-AD831：AD831 评估板

EVAL-AD831EBZ是一款配置齐全的4层FR4评估板，提供RF输入、LO输入和IF输出连接，并采用单端设置。将一个2引脚接头连接器连至+5V和-5V跳线，它就可以使用±5V/100 mA电源；电源电压范围为± 4.5至± 5.5V。
