AD8253是一款数字可编程增益仪表放大器，具有GΩ输入阻抗、低输出噪声、低失真特性，适合与传感器进行接口，并驱动高采样速率的模数转换器(ADC)。

它具有10 MHz的高带宽、−110 dB的低总谐波失真(THD)，以及780 ns的0.001%快速建立时间（最大值）。 保证的失调漂移和增益漂移分别为1.2 µV/°C和10 ppm/°C (G = 1000)。除了具有宽输入共模电压范围外，在DC至20 kHz且G = 1000时，该器件还具有100 dB的高共模抑制能力。 精密直流性能与高速能力的结合，使得AD8253适合数据采集应用。 此外，这款单芯片解决方案还可简化设计与制造，并通过保持内部电阻与放大器的高度匹配来改善仪表性能。

AD8253用户接口由一个并行端口组成，用户可采用两种不同的方法来设置增益（功能框图请参见图1）。 一种方式是用WR输入锁存通过总线发送的2位字。 另一种方法则是利用透明增益模式，由增益端口的逻辑电平状态来决定增益。

AD8253采用10引脚MSOP封装，额定温度范围为−40°C至+85°C，特别适合对尺寸和封装密度有严格要求的应用。

应用

• 数据采集
• 生物医学分析
• 测试与测量

• 小型封装：10引脚MSOP封装
• 可编程增益：1，10，100，1000
• 增益设置：数字式或引脚可编程
• 宽电源范围： ±5 V至±15 V
• 出色的直流性能
  高共模抑制比(CMRR)： 100 dB（最小值，G = 100）
  低增益漂移： 10 ppm/°C（最大值）
  低失调漂移： 1.2 µV/°C（最大值，G = 1000）
• 欲了解更多特性，请参考数据手册

AD8253ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：6.48（100-499个）；5.45（1000+个）

AD8253ARMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.48（100-499个）；5.45（1000+个）

AD8253ARMZ-RL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：6.48（100-499个）；5.45（1000+个）

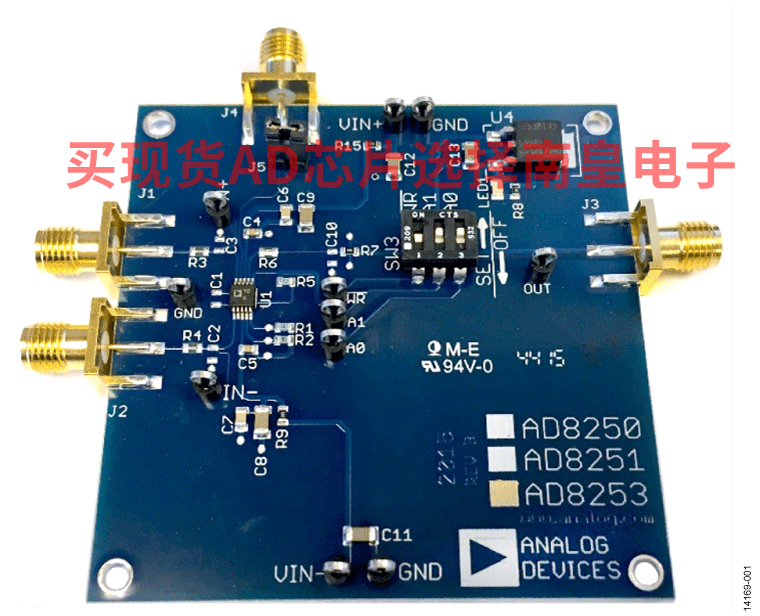

EVAL-AD8253：AD8253评估板

AD8253-EVALZ用户指南详细介绍如何使用AD8253-EVALZ评估板评估AD8253。本用户指南介绍评估AD8253所需的基本连接，以及获取所需输出可用的开关设置。

AD8253-EVALZ评估板上提供多种配置选项，允许在嘈杂环境中增加输入滤波和输出滤波。逻辑控制配有板载5.0 V稳压器和双列直插式封装(DIP)开关。然而，如果将DIP开关每个位置设置为打开，板载测试点可以覆盖和削波这些逻辑信号。
