AD8244是一款精密、低功耗、FET输入、四通道、单位增益缓冲器，设计用于将极高的源阻抗与信号链的其余部分相隔离。 其最大偏置电流为2 pA，电流噪声接近于零，输入阻抗则为10 TΩ，因此即使源阻抗为MΩ级别，也几乎不产生任何误差。

很多传统运算放大器都将电源引脚排列在同相输入引脚旁边。 保护走线必须从这些引脚之间穿过，以避免漏电流远大于FET输入运算放大器的偏置电流。在DIP乃至SOIC等大型封装内，保护走线可以在引脚间穿过；但是，很多现代应用不允许这些封装消耗过多的面积。 AD8244具有独特的引脚排列可以解决这个问题，它在物理上将高阻抗输入与低阻抗电源以及其它缓冲器的输出相隔离。 这种配置简化了保护功能，同时缩小了电路板空间，允许在同一个设计中达到高性能和高密度。

AD8244专门针对解决缓冲器相关问题而设计。 它具有紧密的通道间匹配，允许AD8244的通道用于差分信号链，且误差极小。 该器件具有低电压噪声、宽电源范围和高精度特性，因此还非常灵活，足为任意需要单位增益缓冲器（甚至低源电阻）的应用提供高性能。

AD8244的额定温度范围为?40°C至+85°C工业温度范围，采用10引脚MSOP封装。

应用

• 生物电位电极
• 医疗仪器
• 高阻抗传感器调理
• 滤波器
• 光电二极管放大器

• 低功耗
  250 μA（每放大器的最大电源电流）
• FET输入
  输入偏置电流：2 pA（最大值，25°C）
  极高的输入阻抗
• 低噪声
  电压噪声：13 nV/√Hz (1 kHz)
  电压噪声：0.4 μV p-p
  （0.1 Hz至10 Hz）
  电流噪声：0.8 fA/√Hz (1 kHz)
• 高直流精度
  最大失调漂移：3 μV/°C
  （B级）
• 带宽：3 MHz

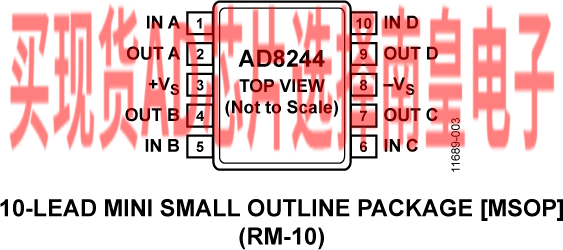

• 独特的引脚排列
  输入至电源引脚间无漏电流
  提供保护功能
• 轨到轨输出
• 单电源供电
  输入范围扩展至地
• 宽电源范围
  单电源： 3 V至36 V
  双电源： ±1.5 V至±18 V
• 采用10引脚紧凑型MSOP封装

AD8244ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.49（100-499个）；1.99（1000+个）

AD8244ARMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.49（100-499个）；1.99（1000+个）

AD8244BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.37（100-499个）；2.7（1000+个）

AD8244BRMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.37（100-499个）；2.7（1000+个）

EVAL-AD8244：AD8244 评估板

评估板的设计非常灵活，可提供常用的电路选项，包括源阻抗和输出负载与滤波空间。大部分电阻和电容使用0805封装。该评估板支持采用10引脚MSOP封装的四通道FET输入缓冲器AD8244。

AD8244数据手册应与该评估板用户指南 UG-650 配合使用。
