AD8235是业界尺寸最小、功耗最低的仪表放大器，采用1.5 mm x 2.2 mm晶圆级芯片规模封装(WLCSP)。最大静态电流为40 μA。此外，关断模式下最大电源电流为500 nA，因此这款仪表放大器适合电池供电的便携式应用。

AD8235可以采用低至1.8 V的电源供电。输入级可提供较宽的轨到轨输入电压范围，而不会发生其它设计常见的交越失真。轨到轨输出可以与ADC轻松实现接口。

AD8235是信号调理应用的较佳选择。50 pA的低输入偏置电流、110 dB的高共模抑制比（CMRR，G = 100）、小尺寸以及低功耗，使该器件极具应用价值。

额定温度范围为−40°C至125°C扩展工业温度范围。

应用
--医疗仪器
--低端电流检测
--便携式电子设备

• 低功耗
  电源电流：40 μA（最大值）
  关断电流：6 nA
• 低输入电流
  输入偏置电流：50 pA
  输入失调电流：25 pA
• 高共模抑制比(CMRR)
  CMRR：110 dB (G = 100)
• 节省空间
  WLCSP 封装
• 零输入交越失真
• 多功能
  轨到轨输入和输出
  关断
  增益通过单个电阻设置（G = 5至200）
• AD8236：AD8235的μSOIC封装版本

AD8235ACBZ-P7，封装：11-Ball WLCSP (2.04mm x 1.57mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.75（1000+个）

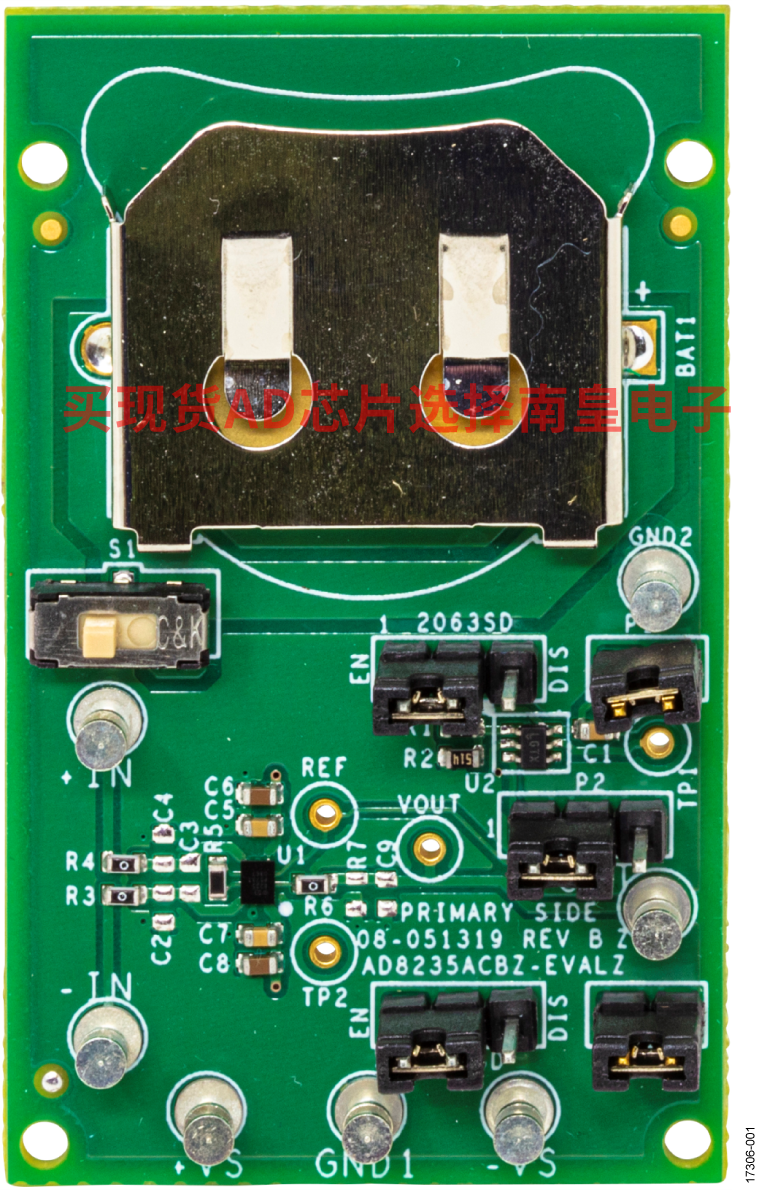

AD8235ACBZ-EVALZ：评估 AD8235 40 μA 微功耗仪表放大器

AD8235ACBZ-EVALZ 采用 CR2032 电池配置，可为 AD8235 40 μA 微功耗仪表放大器和 LTC2063 低功耗运算放大器供电。此特性使 AD8235ACBZ-EVALZ 成为可直接用于产品评估的独立电路板。

AD8235ACBZ-EVALZ 设计可让用户轻松调整电路板上的增益电阻和常见分立元件。板载公头连接器使用跳线式分流器将 AD8235ACBZ-EVALZ 设置为不同的配置。

AD8235ACBZ-EVALZ 支持通过电池供电配置来展示 AD8235 的便携性。在电池供电配置中，LTC2063 可用作单电源配置的基准电压源。

有关 AD8235 的完整详细信息，请参阅 AD8235 数据手册，在使用 AD8235ACBZ-EVALZ 时，必须同时参阅该数据手册和本用户指南。

应用

快速简便的产品评估和表征 便携式系统应用
