AD8229是一款超低噪声仪表放大器，用于在大共模电压和高温情况下测量小信号。

AD8229专门针对高温工作环境而设计，并采用介质隔离工艺，以避免高温时产生漏电流。所选设计架构可以补偿高温时的低VBE电压。

AD8229擅长测量微小信号，可提供业界领先的1 nV/√Hz输入噪声性能。AD8229具有高共模抑制比（CMRR），可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在需要的时候提供高抑制性能。

AD8229是目前较快的仪表放大器之一。采用电流反馈型架构，能够在高增益时提供高带宽，比如，G = 100时，带宽为1.2 MHz。该架构设计中还包括用于改善输入瞬变大信号的建立时间的电路。AD8229具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。

增益通过单个电阻设置，增益范围为1至1000。用户可以利用参考引脚使输出电压偏移。与模数转换器接口时，此特性会很有用。

对于要求严格的应用，AD8229提供8引脚侧面钎焊陶瓷双列直插式封装（SBDIP）。对于空间受限的应用，AD8229提供8引脚标准塑封小型封装（SOIC）。

AD8229还提供已知良好的裸片

应用

井下仪器仪表
恶劣环境下的数据采集
废气测量
振动分析

• 工作温度高达210°C
• 低噪声
  -- 输入噪声：1 nV/√Hz
  -- 输出噪声：45 nV/√Hz
• 高共模抑制比(CMRR)
  -- 128 dB（最小值，G = 100）
  -- 80 dB （最小值，5 kHz，G = 1）
• 出色的交流规格
  -- 带宽：15 MHz (G = 1)
  -- 带宽：1.2 MHz (G = 100)
  -- 压摆率：22 V/μs
  -- 总谐波失真（THD）：130 dBc（1 kHz，G = 1）
• 多功能
  -- ±4 V至±17 V双电源供电
  -- 增益通过单个电阻设置（G = 1至1000）
  -- 温度范围：
• SBDIP封装：−40°C至+210°C
  SOIC封装：−40°C至+175°C
• 下载AD8229-KGD数据手册。
• 已知良好的裸片保证数据手册规格。

AD8229-KGD-CHIPS，封装：None Available，包装形式及数量：托盘，165，工作温度：-40 to 210C，AD官网报价：

AD8229HDZ，封装：8-Lead Side Brazed CerDIP，包装形式及数量：管装，35，工作温度：-40 to 210C，AD官网报价：220.5（100-499个）；189（1000+个）

AD8229HRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 175C，AD官网报价：210（100-499个）；180（1000+个）

AD8229HRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 175C，AD官网报价：210（100-499个）；180（1000+个）

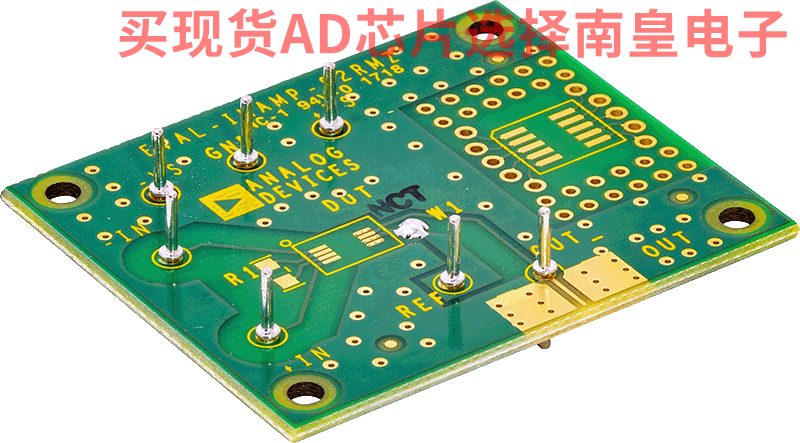

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

3 种通用型易用评估板 可搭配 ADI 公司的各种仪表放大器供货 评估板上焊接待测仪表放大器 预安装测试引脚 预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
