AD8227的基本参数

制造厂商：AD
产品类别：仪表放大器
技术类目：仪表放大器
功能描述：宽电源电压范围、轨到轨输出仪表放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD8227的产品详情：

AD8227是一款低成本、宽电源电压范围仪表放大器，仅需要一个外部电阻来设置增益，增益范围为5至1000。该器件适合多种不同的信号电压。宽输入范围和轨到轨输出使信号可充分利用供电轨。由于输入范围也可以降至负电源电压以下，因此无需双电源便可放大接近地电压的小信号。该器件采用±1.5 V至±18 V电源（2.2 V至36 V单电源）供电。

AD8227鲁棒的输入设计用于与实际传感器相连。除具有宽工作电压范围外，它还能处理超出供电轨的电压。例如，采用±5 V电源供电时，输入端的电压即使达到±35 V也保证不会损坏该器件。最小及最大输入偏置电流特性有利于开路检测。AD8227适合多通道、空间受限的应用。MSOP封装和125°C额定温度使它在高度紧凑、密不透风的设计中大有可为。

AD8227提供8引脚MSOP和SOIC两种封装，额定工作温度范围为−40°C至+125°C。

欲了解增益范围为1至1000的类似仪表放大器，请参考 AD8226.

应用

工业过程控制

桥式放大器

医疗仪器

便携式数据采集

多通道系统

AD8227的优势和特点：

增益通过1个外部电阻设置
增益范围：5至1000
输入电压可低至地电压以下
输入受到保护，可高于电源电压
极宽电源电压范围
单电源：2.2 V至36 V
双电源：±1.5 V至±18 V
带宽(G = 5)：250 kHz
CMRR (G = 5)：100 dB（最小值，B级）
输入噪声：24 nV/√Hz
电源电流：350 μA（典型值）
额定温度范围：?40°C至+125°C
8引脚SOIC和MSOP封装

AD8227具体的完整产品型号参数及价格（美元）：

1PAD8227BRZ，封装：N/A，包装形式及数量：管装，0，工作温度：-40 to 125C，AD官网报价：

AD8227ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

AD8227ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

AD8227ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

AD8227ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

AD8227ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

AD8227ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.36（100-499个）；1.14（1000+个）

AD8227BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.9（1000+个）

AD8227BRMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.9（1000+个）

AD8227BRMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.9（1000+个）

AD8227BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.9（1000+个）

AD8227BRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.9（1000+个）

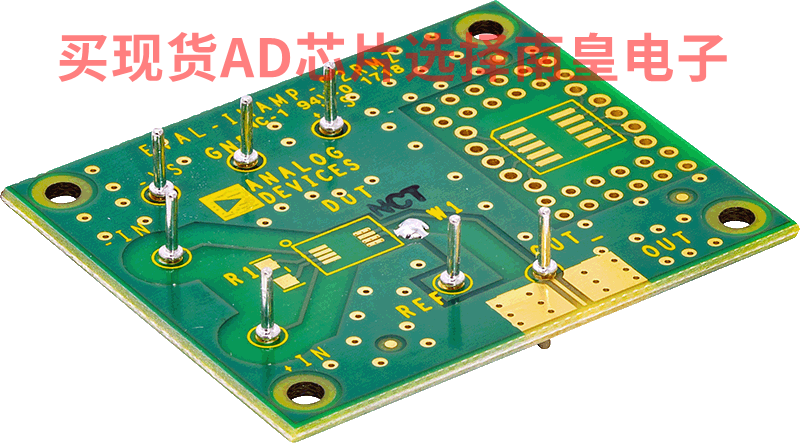

AD8227的评估套件：

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

3 种通用型易用评估板可搭配 ADI 公司的各种仪表放大器供货评估板上焊接待测仪表放大器预安装测试引脚预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421

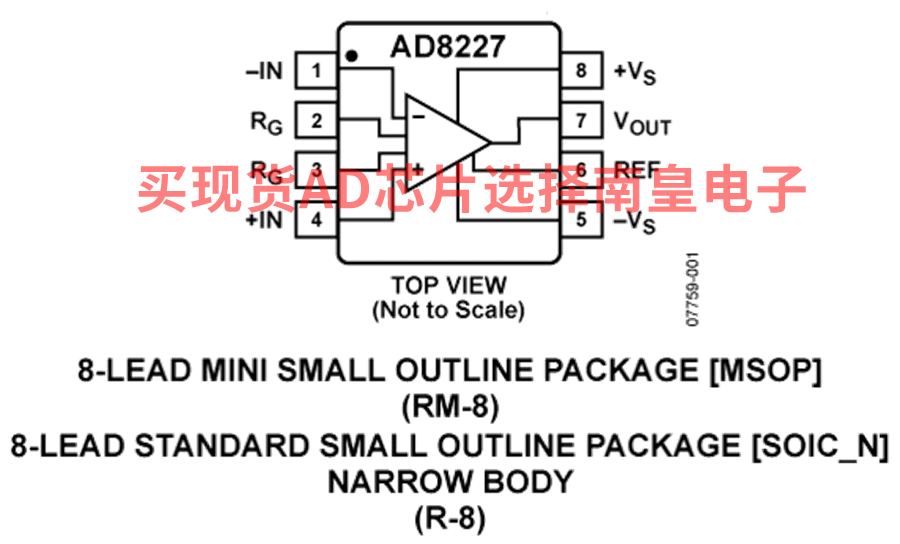

AD8227的电路图解：

AD8227的评估套件：
