AD8226 是一款低成本、宽电源电压范围的仪表放大器，仅需一个外部电阻器即可设置 1 至 1000 之间任何增益。

AD8226 可支持多种信号电压。宽输入范围和轨到轨输出允许信号充分利用电源轨。由于输入范围还包括低于负电源电压的能力，因此无需双电源即可放大接近地电压的小信号。AD8226 可采用 ±1.35 V 至 ±18 V 的双电源供电，或采用 2.2 V 至 36 V 的单电源供电。

强大的 AD8226 输入按设计可以连接实际传感器。除了广泛的工作电压范围外，AD8226 还可以处理超出电源轨的电压。例如，在使用 ±5 V 电源的情况下，可保证该器件在输入端能够承受 ±35 V 电压，而不造成损坏。为方便进行开路检测，该器件具有额定的最小和最大输入偏置电流。

AD8226 适合多通道、空间受限的工业应用。与其他低成本、低功耗的仪表放大器不同，AD8226 的最小增益设计为 1，可以轻松处理 ±10 V 信号。凭借着 MSOP 封装和 125°C 额定温度，AD8226 适合用于紧凑型封装的零气流设计。

AD8226 采用 8 引脚 MSOP 和 SOIC 封装，适应 −40°C 至 +125°C 的工作温度范围。

对于具有与 AD8226 相似的封装和性能但可在 5 至 1000 之间设置增益的器件，请考虑使用 AD8227。

应用

工业过程控制

桥式放大器

医疗器械

便携式数据采集

多通道系统

• 使用 1 个外部电阻器即可设置增益
  • 增益范围：1 至 1000
• 输入电压低于接地电压
• 防止输入超出电源范围
• 极宽电源电压范围

  • 单电源：2.2 V 至 36 V
  • 双电源：±1.35 V 至 ±18 V

• 带宽 (G = 1)：1.5 MHz
• CMRR (G = 1)：对于 BR 型号，最小值为 90 dB
• 输入噪声：22 nV/√Hz
• 典型电源电流：350 μA
• 额定温度：−40°C 至 +125°C

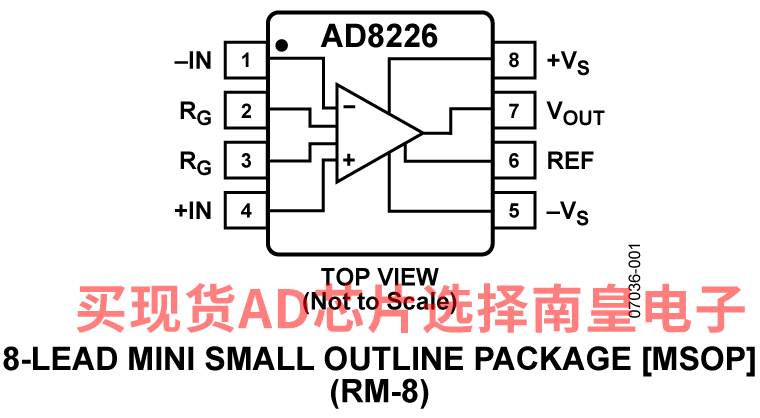

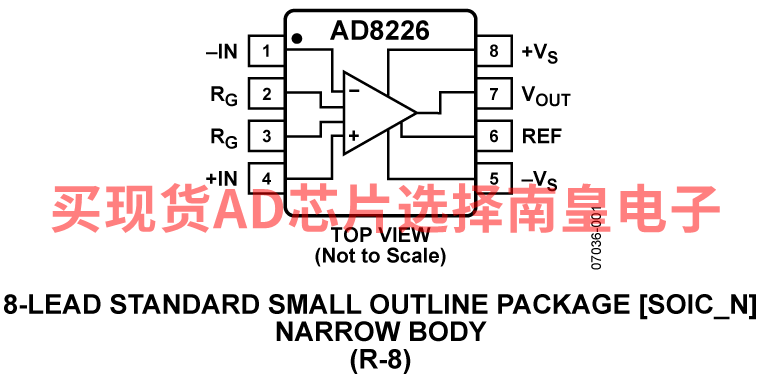

• 8 引脚 SOIC 和 MSOP 封装

AD8226ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.21（1000+个）

AD8226ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.21（1000+个）

AD8226ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.21（1000+个）

AD8226ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.21（1000+个）

AD8226ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.21（1000+个）

AD8226ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.21（1000+个）

AD8226BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.39（100-499个）；2.01（1000+个）

AD8226BRMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.39（100-499个）；2.01（1000+个）

AD8226BRMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.39（100-499个）；2.01（1000+个）

AD8226BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.39（100-499个）；2.01（1000+个）

AD8226BRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.39（100-499个）；2.01（1000+个）

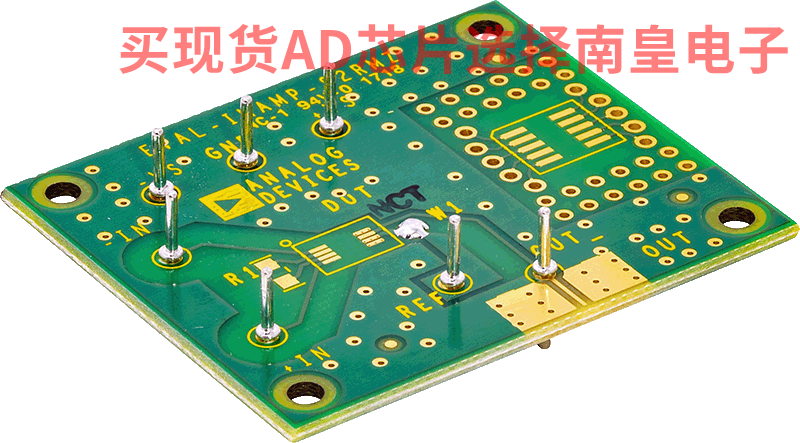

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

3 种通用型易用评估板 可搭配 ADI 公司的各种仪表放大器供货 评估板上焊接待测仪表放大器 预安装测试引脚 预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
