AD8223（单电源、轨对轨、低成本仪表放大器）-AD代理

AD8223的基本参数

制造厂商：AD
产品类别：仪表放大器
技术类目：仪表放大器
功能描述：单电源、轨对轨、低成本仪表放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD8223的产品详情：

AD8223是一款集成单电源仪表放大器，在单电源（+3.0 V～+25 V电源）情况下提供轨对轨输出摆幅。仅需一个外部电阻，即可灵活的设置其增益，它采用工业标准8引脚封装。

无外部电阻时，AD8223的增益为5；当使用外部电阻，AD8223的增益最高可以配置为1000。

在增益增加时，AD8223具备出色的交流共模抑制比，因此能保持误差较小，而且CMRR在高达200 Hz时保持恒定，可以抑制线性噪声以及线性谐波。AD8223具有宽输入共模范围，可以放大共模电压为-150 mV的信号。尽管AD8223已为单电源工作而优化，但当采用双电源（±2.5 V～±12.5 V）工作时，AD8223仍将提供出众的性能。

低功耗（在3 V时功耗1.5 mW ）、宽电源电压范围以及轨对轨输出摆幅等特性，使得AD8223成为电池供电应用的理想选择。当工作电源电压较低时，轨对轨输出级使动态范围较大化。AD8223取代了分立的仪表放大器设计，并在较小的空间内提供出众的线性、温度稳定性与可靠性。

应用

低功耗医疗仪器

传感器接口

热电偶放大器

工业过程控制

差分放大器

低功耗数据采集

AD8223的优势和特点：

仅需一个外部电阻，即可灵活的设置其增益，增益范围5（无电阻器）～1000
电源供应
双电源: ±2.5V to ±12.5
单电源: 3V to 25V
最大电源电流600 μA
输入电压
范围扩展至-150 mV
最大输入偏置电流为25 nA
35 nV/√vHz RTI噪声 @ 1kHz（G = 5）

AD8223具体的完整产品型号参数及价格（美元）：

AD8223ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.74（100-499个）；1.45（1000+个）

AD8223ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.74（100-499个）；1.45（1000+个）

AD8223ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.74（100-499个）；1.45（1000+个）

AD8223ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.38（100-499个）；1.16（1000+个）

AD8223ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.38（100-499个）；1.16（1000+个）

AD8223ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.38（100-499个）；1.16（1000+个）

AD8223BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.97（100-499个）；1.65（1000+个）

AD8223BRMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.97（100-499个）；1.65（1000+个）

AD8223BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.84（100-499个）；1.54（1000+个）

AD8223BRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.84（100-499个）；1.54（1000+个）

AD8223BRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.84（100-499个）；1.54（1000+个）

AD8223的评估套件：

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

3 种通用型易用评估板可搭配 ADI 公司的各种仪表放大器供货评估板上焊接待测仪表放大器预安装测试引脚预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421

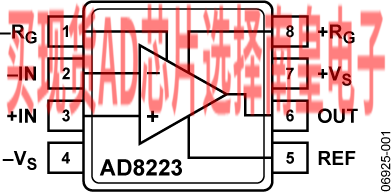

AD8223的电路图解：

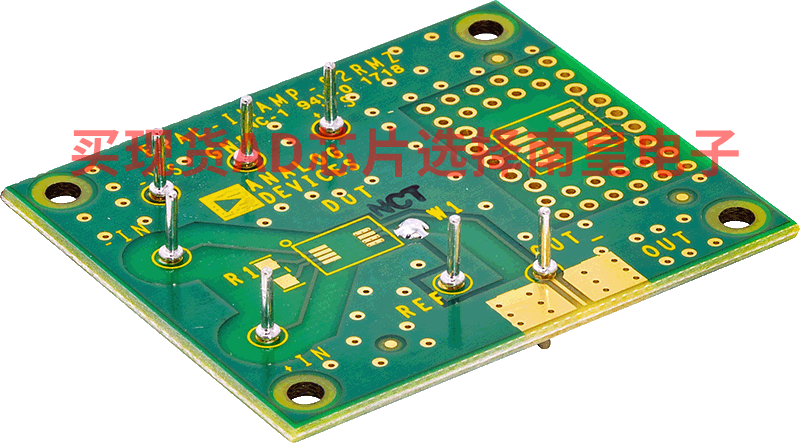

AD8223的评估套件：
