AD8222 是一款双通道、高性能仪表放大器，每个放大器仅需一个外部电阻器即可设置 1 至 10,000 的增益。

AD8222 是首款采用小型 4 mm × 4 mm LFCSP 封装的双通道仪表放大器。它需要的板面积与典型的单通道仪表放大器相同。较小的封装使通道密度可以增加 2 倍，并且可以使每个通道的成本更低，而这一切都不会影响性能。

AD8222 还可以配置为单通道差分输出仪表放大器。差分输出可实现高抗噪性，这在输出信号必须在嘈杂的环境中传输（例如使用远程传感器）时很有用。该配置还可用于驱动差分输入模数转换器 (ADC)。在 G = 1 时，对于所有级别，AD8222 都可以保持 80 dB 的极小 CMRR（频率高达 4 kHz）。各种频率下的高 CMRR 使 AD8222 可以抑制宽带干扰和线路谐波，从而极大地简化滤波器要求。在 G = 1 时，AD8222 还在温度范围内仅具有 0.07 µV/V/°C 的典型 CMRR 漂移。

AD8222 可以由单电源和双电源供电，两个放大器都仅需要 2.2 mA 的最大电源电流。该器件可在 −40°C 至 +85°C 的工业温度范围内工作，并且完全符合 RoHS 标准。

对于单通道版本，请参见 AD8221。

应用

• 多通道数据采集
  • ECG 和医疗器械
  • 工业过程控制
  • 惠斯通电桥传感器
• 差分驱动器
  • 高分辨率输入 ADC
  • 远程传感器

• 双通道，采用4 mm × 4 mm小型LFCSP封装
• 增益通过1个电阻设置（G = 1至10000），每个放大器一个电阻
• 低噪声

  • 8 nV/√Hz (1 kHz)
  • 0.25 µV p-p（0.1 Hz至10 Hz）
• 高精度直流性能（B级）

  • 输入失调电压：60 µV（最大值）
  • 输入失调漂移：0.3 µV/°C（最大值）
  • 输入偏置电流：1.0 nA（最大值）
  • CMRR：126 dB（最小值，G = 100）
• 出色的交流性能

  • 带宽：140 kHz (G = 100)
  • 0.001%建立时间：13 µs
• 差分输出选项（单通道）

  • 额定范围
  • 可调共模输出
• 电源电压范围：±2.3 V至±18 V

• 下载AD8222-KGD数据手册。
• 提供已知良好的裸片，并完全保证符合数据手册的规格

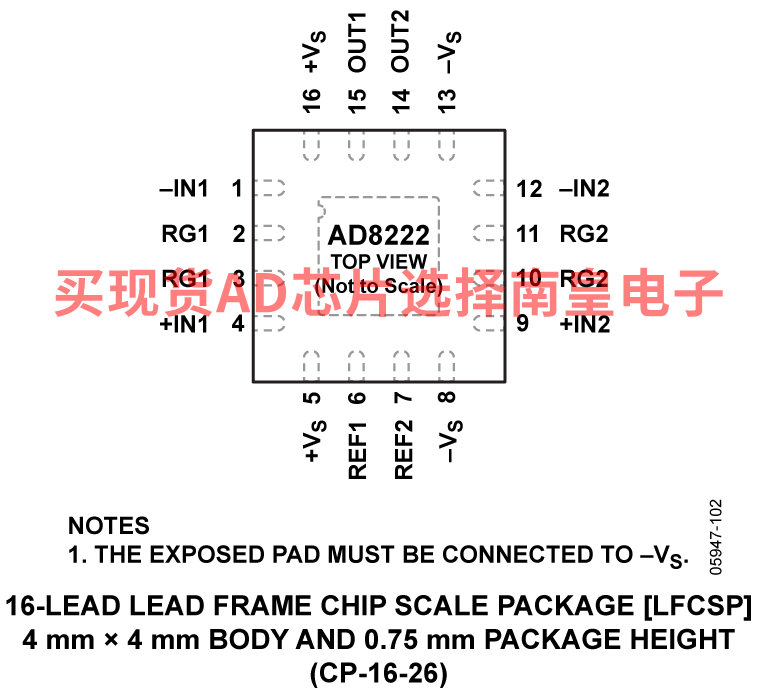

AD8222ACPZ-R7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.39（1000+个）

AD8222ACPZ-RL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：4.39（1000+个）

AD8222ACPZ-WP，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：5.28（100-499个）；4.39（1000+个）

AD8222BCPZ-R7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.71（1000+个）

AD8222BCPZ-RL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：7.71（1000+个）

AD8222BCPZ-WP，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：9.24（100-499个）；7.71（1000+个）

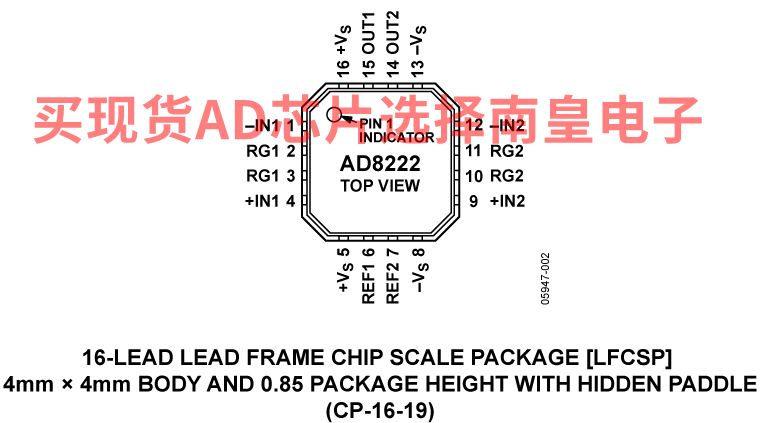

AD8222HACPZ-R7，封装：16-Lead LFCSP (4mm x 4mm x 0.85mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.1（1000+个）

AD8222HACPZ-RL，封装：16-Lead LFCSP (4mm x 4mm x 0.85mm)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：4.1（1000+个）

AD8222HACPZ-WP，封装：16-Lead LFCSP (4mm x 4mm x 0.85mm)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：4.91（100-499个）；4.1（1000+个）

AD8222HBCPZ-R7，封装：16-Lead LFCSP (4mm x 4mm x 0.85mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.12（1000+个）

AD8222HBCPZ-RL，封装：16-Lead LFCSP (4mm x 4mm x 0.85mm)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：7.12（1000+个）

AD8222HBCPZ-WP，封装：16-Lead LFCSP (4mm x 4mm x 0.85mm)，包装形式及数量：托盘，64，工作温度：-40 to 85C，AD官网报价：8.51（100-499个）；7.12（1000+个）

EVAL-AD8222：AD8222 评估板

AD8222-EVALZ具有两个AD8222仪表放大器电路。一个电路配置为双通道工作模式，另一个电路配置为单通道、差分输出工作模式。为便于连接，输入、输出、基准电压源和电源均连接到螺纹接线端子。详情参见AD8222-EVALZ数据手册。
