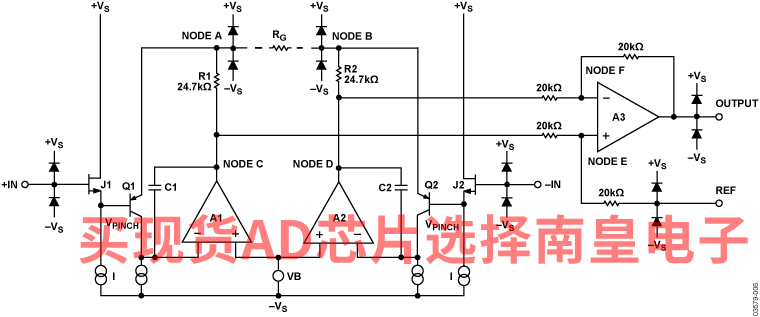

AD8220是第一款单电源、JFET输入仪表放大器，采用MSOP封装。它针对高性能、便携式仪器的需要而设计，直流时的最小共模抑制比（CMRR）为86 dB，在5 kHz、G = 1时的最小CMRR为80 dB。最大输入偏置电流为10 pA，在整个工业温度范围内通常保持在300 pA以下。虽然采用JFET输入，但AD8220的噪声转折频率典型值仅为10 Hz。

随着混合信号处理技术日益普及，各系统所需的电源数量也不断增加。AD8220正是为缓解这一问题而设计。它既可以采用±18 V双电源供电，也可以采用+5 V单电源供电。在便携式应用中常见的低电源电压下，其轨到轨输出级可以使动态范围达到最大。它能够采用5 V单电源工作，因而无需使用较高电压的双电源。AD8220的最大静态电流仅为750 μA，是电池供电式设备的理想选择。

增益通过单个电阻设置，增益范围为1至1000。提高增益将同时提高共模抑制比。将AD8220设置为较大增益时，将有益于读取小信号时需要较高CMRR的测量应用。

用户可以利用参考引脚使输出电压偏移。与模数转换器接口时，此特性会很有用。

AD8220采用MSOP封装，所用电路板面积大约为SOIC的一半。A级和B级的额定温度范围为?40°C至+85°C工业温度范围，而W级的额定范围为?40°C至+125°C汽车温度范围。

应用

• 医疗仪器
• 精密数据采集系统
• 传感器接口

• 高共模抑制比(CMRR)
  • CMRR：100 dB（最小值，G = 10，B级）
  • CMRR：80 dB（最小值，至5 kHz，G = 1，B级）
• 出色的交流特性、低功耗
  • 带宽：1.5 MHz (G = 1)
  • 输入噪声：14 nV/√Hz （1 kHz）
  • 压摆率：2 V/μs
  • 静态电源电流：750 μA（最大值）

AD8220-EP支持防务和航空航天应用（AQEC标准）

• 下载AD8220-EP数据手册(pdf)
• 军用温度范围（−55℃至+125℃）
• 受控制造基线
• 封装/测试厂
• 制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/17607 DSCC图纸号

通过汽车应用认证

• 低输入电流
  • 输入偏置电流：10 pA（最大值，B级）
  • 输入失调电流：0.6 pA（最大值，B级）
• 多功能
  • MSOP封装
  • 轨到轨输出
  • 输入电压范围低于负供电轨
  • 4 kV ESD保护
  • 单电源：4.5 V至36 V
  • 双电源：±2.25 V至±18 V
  • 增益通过一个电阻设置（G = 1至1000）

AD8220ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.41（100-499个）；2.81（1000+个）

AD8220ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.81（1000+个）

AD8220BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.21（100-499个）；4.27（1000+个）

AD8220BRMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：4.27（1000+个）

AD8220BRMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：4.27（1000+个）

AD8220TRMZ-EP，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：6.51（100-499个）；5.36（1000+个）

AD8220TRMZ-EP-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：5.36（1000+个）

AD8220WARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.88（100-499个）；3.19（1000+个）

AD8220WARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.88（100-499个）；3.19（1000+个）

AD8220WARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：3.88（100-499个）；3.19（1000+个）

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板

ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

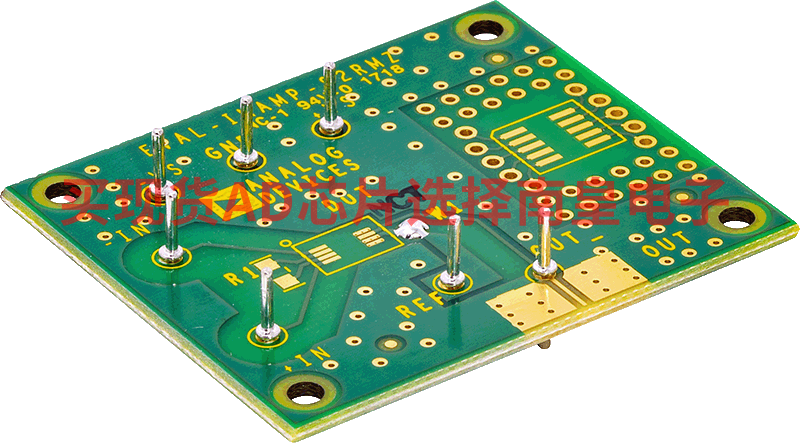

3 种通用型易用评估板 可搭配 ADI 公司的各种仪表放大器供货 评估板上焊接待测仪表放大器 预安装测试引脚 预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
