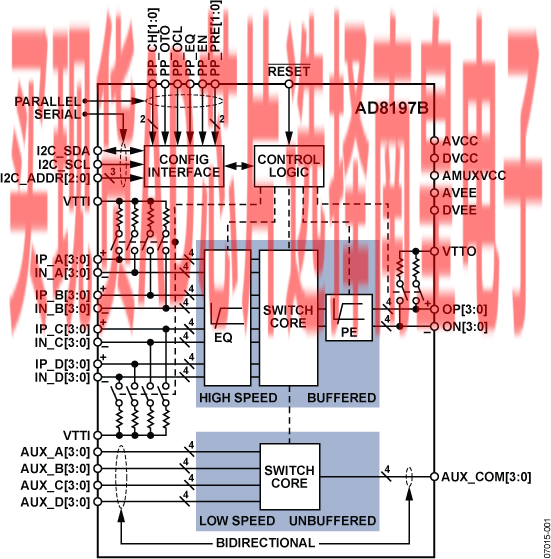

AD8197是一款HDMI/DVI开关，具有均衡TMDS输入和预加重TMDS输出，非常适合配置较长电缆的系统。输出可以设置为高阻抗状态，以降低功耗，并且/或者利用线“或”技术构建较大的阵列。AD8197具有灵活的通道捆绑模式（适合TMDS通道和辅助信号），可以配置为4:1单通道HDMI/DVI链路开关、双通道8:1开关或单通道16:1开关。AD8197提供100引脚、无铅、表贴LQFP封装，额定工作温度范围为−40°C至+85°C。 ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

支持高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率

输入电缆均衡器支持输入端使用较长的电缆（2.25 Gbps时支持20米以上的24 AWG电缆）。

辅助开关可以路由一条DDC总线和两路附加信号，从而实现单芯片、HDMI 1.3接收兼容型解决方案。

应用

• 多路输入显示器
• 投影仪
• 影音接收机
• 机顶盒
• 高清电视机(HDTV)

• 与AD8197A引脚兼容
• 支持250 Mbps至2.25 Gbps数据速率
• 支持25 MHz至225 MHz像素时钟
• 均衡输入支持使用HDMI长电缆（20米、2.25 Gbps）
• 完全缓冲的单向输入/输出
• 每路输入均有可开关控制的50 ?片内端接电阻
• 可开关控制的50 ?片内输出端接电阻
• 预加重输出
• 低附加抖动
• 单电源供电(3.3 V)

• 双向非缓冲输入/输出
• 灵活的电源选择(3.3 V至5 V)
• 兼容HDCP标准
• 可以切换DDC总线和2路附加信号
• 4路输入、1路输出HDMI/DVI链路
• 支持HDMI 1.3兼容型接收机
• 输出禁用特性
  降低功耗
  可移除的输出端接电阻
  可以构建较大的阵列
• 两个AD8197B可支持HDMI/DVI双链路
• 兼容多种标准：HDMI接收机、HDCP、DVI
• 串行(I2C从器件) 和并行控制接口
• 14 mm × 14 mm、100引脚无铅LQFP封装

AD8197BASTZ，封装：100-Lead LQFP (14mm x 14mm)，包装形式及数量：托盘，90，工作温度：-40 to 85C，AD官网报价：9.3（100-499个）；6.19（1000+个）

AD8197BASTZ-RL，封装：100-Lead LQFP (14mm x 14mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：9.3（100-499个）；6.19（1000+个）

EVAL-AD8197B：AD8197B 评估板
