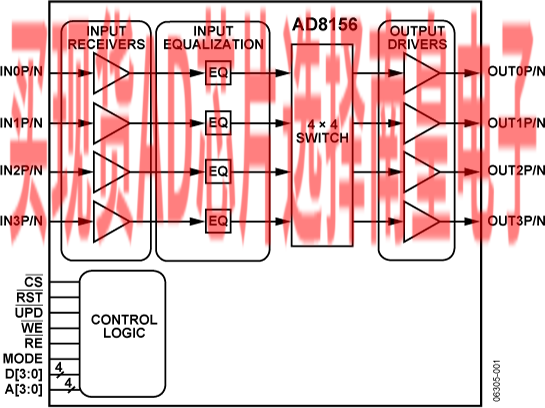

AD8156属于Xstream系列产品，是一款高速、完全差分数字交叉点开关。该器件可以用作4 × 4交叉点开关，具有双锁存式存储器，允许同时更新；或者用作双通道2 × 2交叉点开关，并提供直接输出控制功能。此外还具有低功耗特性；以3.3 V电源供电，并且所有输出和输入均衡器均保持活动状态时，典型功耗为700 mW。它能以DC至6.25 Gbps（每端口）范围内的任何数据速率工作。

AD8156的每个输入通道均内置一个可编程输入均衡器，用来补偿背板信号损耗。

AD8156的高速输入可兼容交流耦合和直流耦合3.3 V、2.5 V或1.8 V CML，以及3.3 V LVPECL数据电平。控制接口为LVTTL和LVCMOS兼容型(3.3 V)。为了简化布局、尽可能减少阻抗不匹配现象，该器件还集成了所有必要的输入和输出端接电阻。输入均衡器和不用的输出可以单独禁用，从而使功耗降至较低。

AD8156采用49引脚、8 mm × 8 mm、BGA封装，引脚间距为1 mm；工作温度范围为−40°C至85°C工业温度范围。

应用

数据手册, Rev. 0, 5/07

• 4 x 4、完全差分、非阻塞式阵列
• 可配置为双通道2 × 2工作模式
• 每通道的NRZ数据速率：DC至6.25 Gbps
• 可编程输入均衡补偿40英寸以上的FR-4 (6.25 Gbps)
• 组播和广播工作模式
• 可编程输出摆幅
  100 mV峰峰值至1.6 V峰峰值差分

• 电源：3.3 V (±10%)
• 低功耗
  无均衡：400 mW（典型值）
  最大均衡：700 mW（典型值）
• 输入：交流耦合或直流耦合
• 多种直流耦合输入标准
  3.3 V/2.5 V/1.8 V CML或3.3 V LVPECL
• 控制：与LVTTL或LVCMOS兼容
• 低加性抖动：25 ps峰峰值（典型值）

AD8156ABCZ，封装：49-Ball CSPBGA (8mm x 8mm)，包装形式及数量：托盘，348，工作温度：-40 to 85C，AD官网报价：

EVAL-AD8156：AD8156 评估板
