与采用分立式运算放大器相比，AD8134在驱动双绞线上的差分RGB信号方面取得了重大进步。AD8134是一款三路、低成本、差分或单端输入至差分输出驱动器，每个放大器均具有固定增益2，以补偿线路终端电阻的衰减。该器件专为RGB信号而设计，但也可用于任何类型的模拟信号或高速数据传输，还能够驱动5类无屏蔽双绞线(UTP)电缆或差分印刷电路板传输线路，且信号衰减极小。

这款器件具有独特的片内特性，用户可以在3个共模通道上传输平衡的水平和垂直视频同步信号，且电磁干扰(EMI)辐射极小。

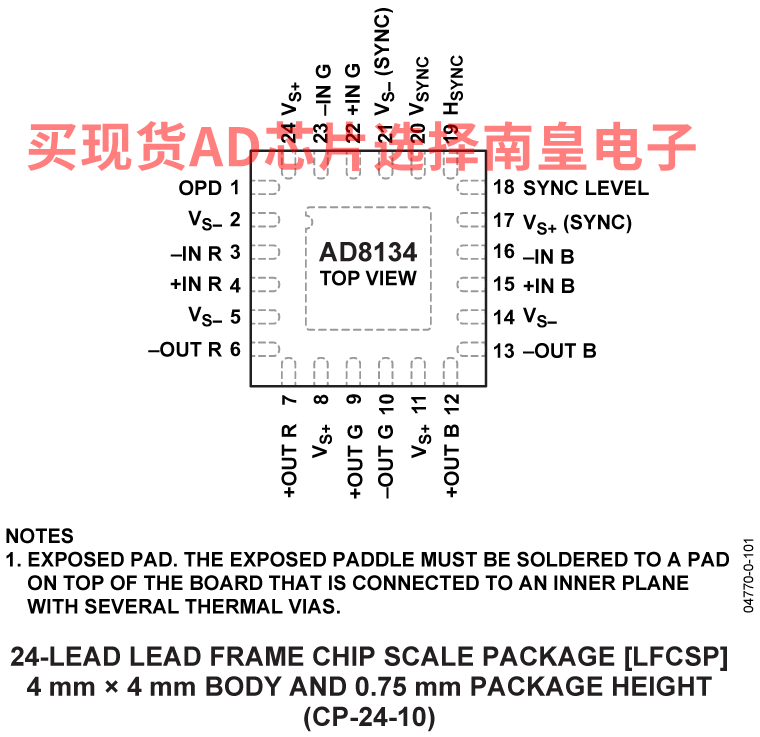

AD8134采用24引脚LFCSP封装，工作温度范围为-40°C至+85°C扩展工业温度范围。

• 三路高速差分驱动器
  -3 dB大信号带宽：225 MHz
  -3 dB小信号带宽：450 MHz
  轻松驱动1.4 V峰峰值视频信号至双端接100 Ω UTP电缆
  压摆率：1600 V/µs
  内部固定增益：2
• 内部共模反馈网络
  输出平衡误差：-60 dB (50 MHz)
• 片内共模同步电路
• 用于线路隔离的输出下拉特性
• 差分输入和输出
• 差分至差分或单端至差分操作

• 放大器间高隔离：80 dB (10 MHz)
• 低失真：64 dB SFDR
  (10 MHz，5 V电源，RL,dm=200 Ω)
• 低失调：3 mV(典型值,折合到输出端，5 V电源)
• 低功耗：26.5 mA(5 V，三个驱动器和同步电路)
• 宽电源电压范围：+5 V至±5 V
• 提供节省空间的封装：4 mm x 4 mm LFCSP

AD8134ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：3.91（100-499个）；3.91（1000+个）

AD8134ACPZ-REEL，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：2.88（1000+个）

AD8134ACPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.88（1000+个）

EVAL-AD8134：AD8134 评估板
