与采用分立式运算放大器相比，AD8133在驱动双绞线上的差分RGB信号方面取得了重大进步。AD8133是一款三路、低成本、差分或单端输入至差分输出驱动器，每个放大器均具有固定增益2，以补偿线路终端电阻的衰减。该器件专为RGB信号而设计，但也可用于任何类型的模拟信号或高速数据传输。AD8133还能够驱动5类非屏蔽双绞线(UTP)电缆或差分印刷电路板传输线路，且信号衰减极小。

AD8133的所有输出均可设置为低压状态，以便配合串联二极管进行线路隔离，方便在同一双绞线电缆上进行差分多路复用。AD8133驱动器可配合AD8129和AD8130差分接收器使用。

AD8133采用ADI公司新一代XFCB双极性工艺制造，具有225 MHz大信号带宽和1600 V/µs压摆率。AD8133具有内部共模反馈特性，在50 MHz时可提供于−60 dB达成的输出幅度和相位匹配平衡，能够抑制谐波并使辐射电磁干扰(EMI)降至最小。

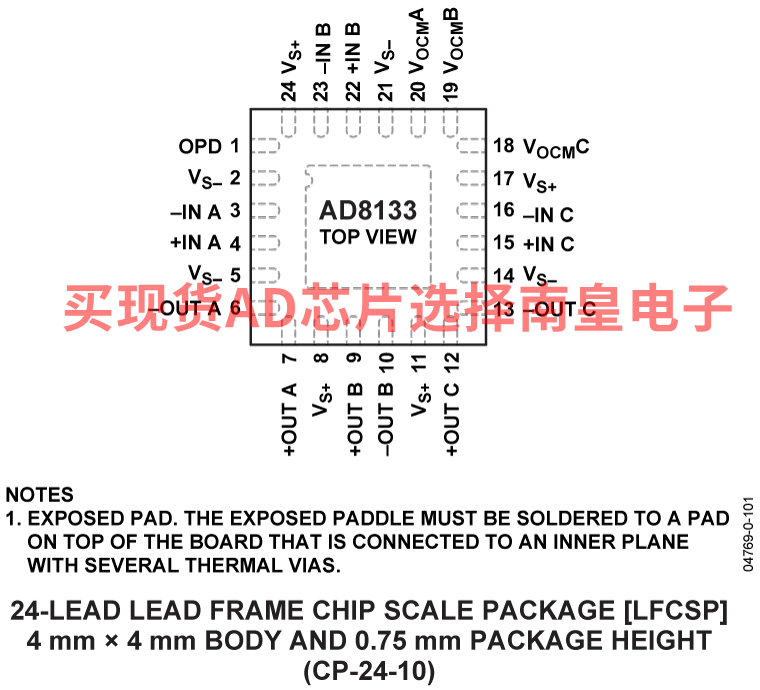

在VOCM 输入引脚上施加电压便可轻松调整输出共模电平。VOCM 输入还可用于发送输出共模电压上的信号。AD8133采用24引脚LFCSP封装，工作温度范围为-40°C至+85℃。

应用

• KVM（键盘-视频-鼠标）网络
• UTP（非屏蔽双绞线）驱动
• 差分信号多路复用

• 三路高速差分驱动器
• -3 dB大信号带宽：225 MHz
• 将1.4 V p-p视频信号轻松驱动至源端接100 ? UTP电缆
• 1600 V/µs压摆率
• 固定内部增益：2
• 内部共模反馈网络
• 输出平衡误差：-60 dB (50 MHz)
• 差分输入和输出
• 差分转差分或单端转差分操作
• 可调输出共模电压
• 用于线路隔离的输出下拉特性
• 低失真：64 dB SFDR（10 MHz，5 V电源），RL, dm = 200 ?
• 低失调：4 mV（典型值,折合到输出端，5 V电源）
• 低功耗：26 mA（5 V，三个驱动器）
• 宽电源电压范围：+5 V至±5 V
• 提供节省空间的封装：4 mm × 4 mm LFCSP

AD8133ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：3.91（100-499个）；3.91（1000+个）

AD8133ACPZ-REEL，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：2.88（1000+个）

AD8133ACPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.88（1000+个）

AD8133ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：3.91（100-499个）；3.91（1000+个）

AD8133ACPZ-REEL，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：2.88（1000+个）

AD8133ACPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.88（1000+个）
