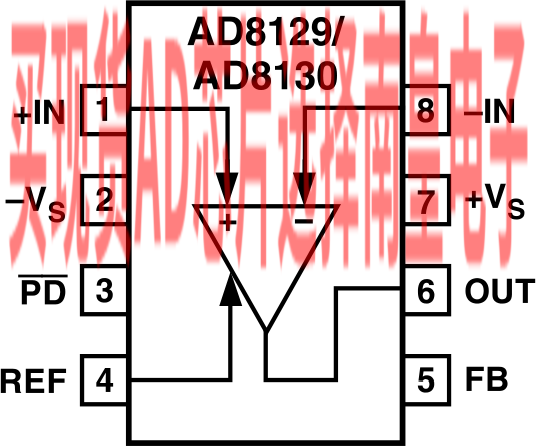

AD8129/AD8130设计用作接收器，可通过双绞线传输高速信号，并与AD8131或AD8132驱动器配合工作。两款器件均可用于模拟或数字视频信号及高速数据传输。

AD8129/AD8130均为差分至单端放大器，在高频时具有极高的共模抑制比(CMRR)。因此，这些器件也可以有效地用作高速仪表放大器，或用于将差分信号转换为单端信号。

AD8129属于低噪声、高增益（10或以上）版本，适用于通过极长电缆传输且信号衰减明显的应用。AD8130在增益为1时保持稳定且可用于需要较低增益的应用。两款器件均具有用户可调增益以便补偿传输线路中的损耗。增益由两个电阻值的比值设置。AD8129/AD8130的两个输入端均具有极高的输入阻抗，不受增益设置的影响。

AD8129/AD8130具有出色的共模抑制（70 dB (10 MHz)）性能，允许使用低成本、非屏蔽双绞线，而无需担心由外部噪声源或串扰造成的损坏。AD8129/AD8130采用单电源供电，具有+5 V至±12 V的宽电压范围，支持宽共模和差模电压范围，同时保持信号完整性。在许多系统中，驱动和接收位置之间的地电位差为多个伏特，对于这些系统，宽共模电压范围能够使驱动器-接收器无需隔离变压器即可工作。与运算放大器和其他多放大器接收解决方案相比，AD8129/AD8130的成本和性能有明显改善。

应用

• 高速差分线路接收器
• 差分至单端转换器
• 高速仪表放大器
• 电平转换

• 高速
  AD8130：270 MHz，1090 V/µs (G = +1)
  AD8129：200 MHz，1060 V/µs (G = +10)
• 高共模抑制比(CMRR)
  94 dB(最小值，DC至100 kHz)
  80 dB(最小值，2 MHz)
  70 dB (10 MHz)
• 低噪声
  AD8130：12.5 nV/√Hz
  AD8129：4.5 nV/√Hz

• 高输入阻抗：1 MΩ差分
• 输入共模范围：±10.5 V
• 低失真，1 V峰峰值 (5 MHz)：
  AD8130，-79 dBc(最差谐波，5 MHz)
  AD8129，-74 dBc(最差谐波，5 MHz)
• 用户可调增益
  G = +1无需外部元件
• 电源电压范围：+4.5 V至±12.6 V
• 省电模式

AD8130ACHIPS，封装：CHIPS OR DIE，包装形式及数量：托盘，1980，工作温度：-40 to 85C，AD官网报价：

AD8130ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.73（1000+个）

AD8130ARMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.73（1000+个）

AD8130ARMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.73（1000+个）

AD8130ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.73（1000+个）

AD8130ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.73（1000+个）

AD8130ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.73（1000+个）

EVAL-AD8130：AD8130 评估板

这些评估板设计用来帮助用户评估AD8130。评估板为裸板，板上未焊接任何器件或放大器。这些器件必须另外购买，详见下表或产品页面。用户也可以申请免费样片。利用未搭载器件的评估板，用户可以快速定制各种运算放大器电路并进行原型开发，从而较大程度地降低风险，并缩短产品上市时间。

“用户指南”包含构建电路板所需的全部文档，包括原理图、装配图和材料清单。
