AD8109的基本参数
  • 制造厂商:AD
  • 产品类别:缓冲模拟交叉点开关
  • 技术类目:缓冲模拟交叉点开关
  • 功能描述:325 MHz、8 × 8缓冲式视频交叉点开关(G = 2)
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD8109的产品详情:

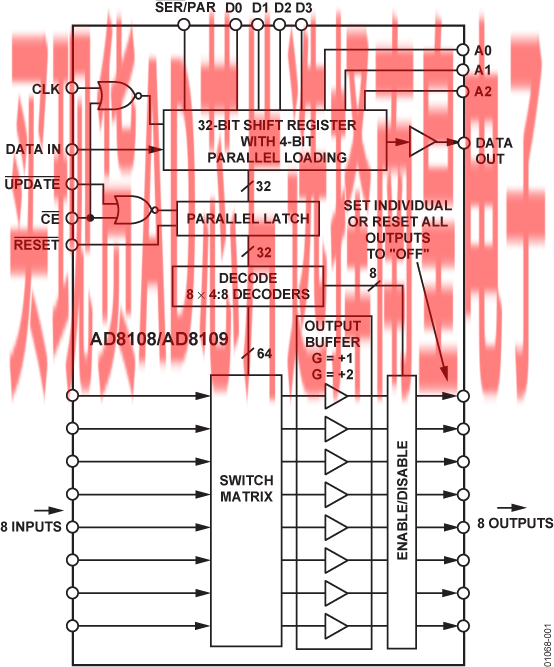

AD8108/AD8109均为高速8 × 8视频交叉点开关矩阵。其−3 dB信号带宽大于250 MHz,通道切换的1%建立时间少于25 ns。两款器件的串扰性能均为–83 dB,隔离性能为–98 dB (5 Mhz),因而适合许多高速应用。差分增益和差分相位分别优于0.02%和0.02°,0.1 dB平坦度为60 MHz,堪称视频信号开关的理想之选。

AD8108和AD8109含有8个独立的输出缓冲,可将其置于高阻抗状态,以实现交叉点输出并联,因此关断通道不会向输出总线提供负载。AD8108的增益为1,AD8109的增益为2。二者均采用±5V电源供电,空闲功耗仅为45 mA。通道切换通过串行数字控制接口(允许以菊花链形式连接多个器件)或者并行控制接口实现,各路输出可以独立更新,无需对整个阵列重新编程。

AD8108/AD8109采用80引脚LQFP封装,工作温度范围为-40°C至+85°C的扩展工业温度范围。

  • 高速信号路由,包括:
    • 复合视频(NTSC、PAL、S、SECAM)
    • 复合视频(YUV、RGB)
    • 压缩视频(MPEG、小波)
    • 3级数字视频(HDB3)

AD8109的优势和特点:
  • 8 × 8高速非阻塞式开关阵列:G = 2
  • 可对开关阵列进行串行或并行编程
  • 利用串行数据输出接口,可将多个8 × 8阵列以菊花链形式连接起来,从而构建更大的开关阵列
  • 利用输出禁用功能可以连接多个器件
  • 与16 × 8开关阵列AD8110/AD8111引脚兼容
  • 如需16 × 16阵列,请参考AD8116
  • 完整的解决方案
    • 缓冲输入
    • 8个输出放大器:G = 2
    • 驱动150 Ω负载
  • 出色的视频性能
    • 60 MHz,0.1 dB增益平坦度
    • 0.02%/0.02°差分增益/差分相位误差(RL = 150 ?)
  • 出色的交流性能
    • −3 dB带宽:250 MHz
    • 压摆率:480 V/µs
  • 低功耗:45 mA
  • 所有不利串扰低:−83 dB (5 MHz)
  • 利用复位引脚可以禁用所有输出(通过一个电容与地相连可提供上电复位功能)
  • 出色的ESD保护额定性能:超过4000 V(人体模型)

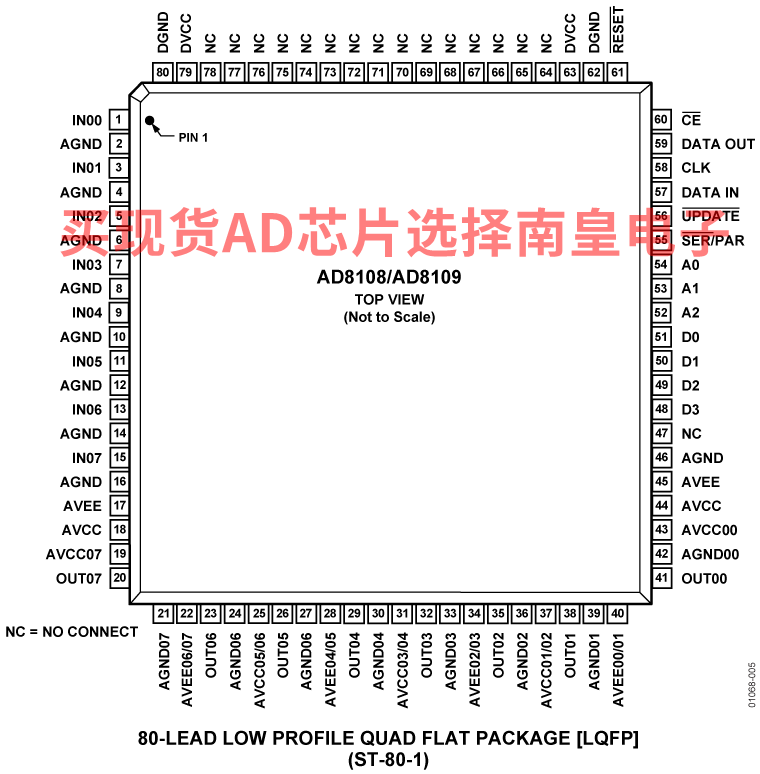

  • 80引脚LQFP封装(12 mm × 12 mm)
AD8109具体的完整产品型号参数及价格(美元):

AD8109ASTZ,封装:80-Lead LQFP (12mm x 12mm x 1.4mm),包装形式及数量:托盘,119,工作温度:-40 to 85C,AD官网报价:27.35(100-499个);23.25(1000+个)

轻松满足您的AD芯片采购需求
AD8109的评估套件:

EVAL-AD8109:AD8109 评估板
