AD8108/AD8109均为高速8 × 8视频交叉点开关矩阵。其−3 dB信号带宽大于250 MHz，通道切换的1%建立时间少于25 ns。两款器件的串扰性能均为–83 dB，隔离性能为–98 dB (5 Mhz)，因而适合许多高速应用。差分增益和差分相位分别优于0.02%和0.02°，0.1 dB平坦度为60 MHz，堪称视频信号开关的理想之选。

AD8108和AD8109含有8个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，因此关断通道不会向输出总线提供负载。AD8108的增益为1，AD8109的增益为2。二者均采用±5V电源供电，空闲功耗仅为45 mA。通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现，各路输出可以独立更新，无需对整个阵列重新编程。

AD8108/AD8109采用80引脚LQFP封装，工作温度范围为-40°C至+85°C的扩展工业温度范围。

应用

• 高速信号路由，包括：
  • 复合视频（NTSC、PAL、S、SECAM）
  • 复合视频（YUV、RGB）
  • 压缩视频（MPEG、小波）
  • 3级数字视频(HDB3)

• 8 × 8高速非阻塞式开关阵列：G = 1
• 可对开关阵列进行串行或并行编程
• 利用串行数据输出接口，可将多个8 × 8阵列以菊花链形式连接起来，从而构建更大的开关阵列
• 利用输出禁用功能可以连接多个器件
• 与16 × 8开关阵列AD8110/AD8111引脚兼容
• 如需16 × 16阵列，请参考AD8116
• 完整的解决方案
  • 缓冲输入
  • 8个输出放大器：G = 1
  • 驱动150 Ω负载
• 出色的视频性能
  • 60 MHz，0.1 dB增益平坦度
  • 0.02%/0.02°差分增益/差分相位误差(RL = 150 ?)
• 出色的交流性能
  • −3 dB带宽：325 MHz
  • 压摆率：400 V/µs
• 低功耗：45 mA
• 所有不利串扰低：−83 dB (5 MHz)
• 利用复位引脚可以禁用所有输出（通过一个电容与地相连可提供上电复位功能）
• 出色的ESD保护额定性能：超过4000 V（人体模型）

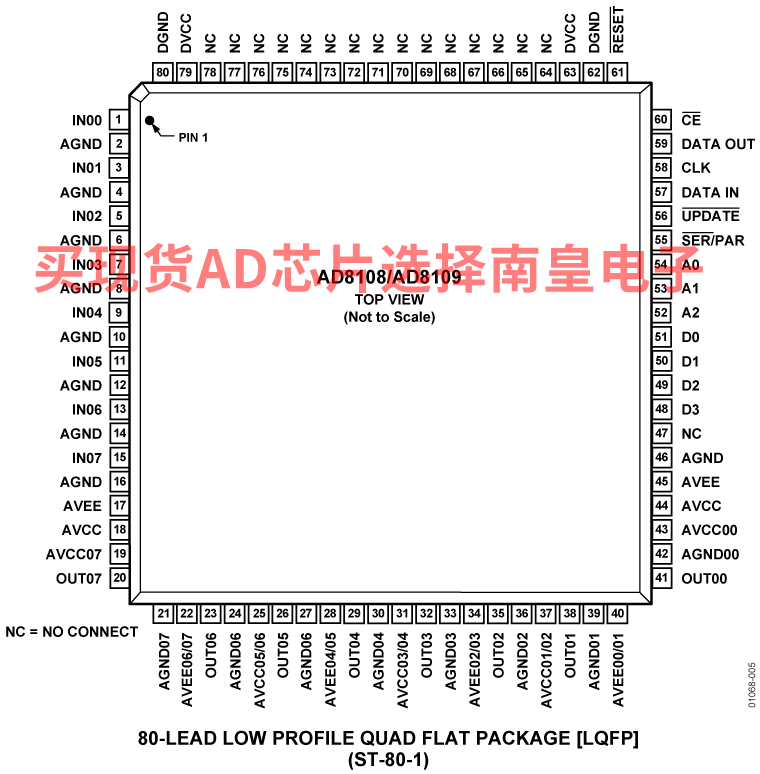

• 80引脚LQFP封装(12 mm × 12 mm)

AD8108ASTZ，封装：80-Lead LQFP (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：27.35（100-499个）；23.25（1000+个）

EVAL-AD8108：AD8108 评估板
