AD8106和AD8107均为高速16 × 5模拟交叉点开关矩阵，其-3 dB信号带宽大于260 MHz，通道切换的1%建立时间少于25 ns。两款器件的串扰性能均为-78 dB，隔离性能为-97 dB (5 Mhz)，因而适合许多高速应用。差分增益和差分相位分别优于0.02%和0.02°，0.1 dB平坦度为60 MHz，堪称视频信号开关的理想之选。

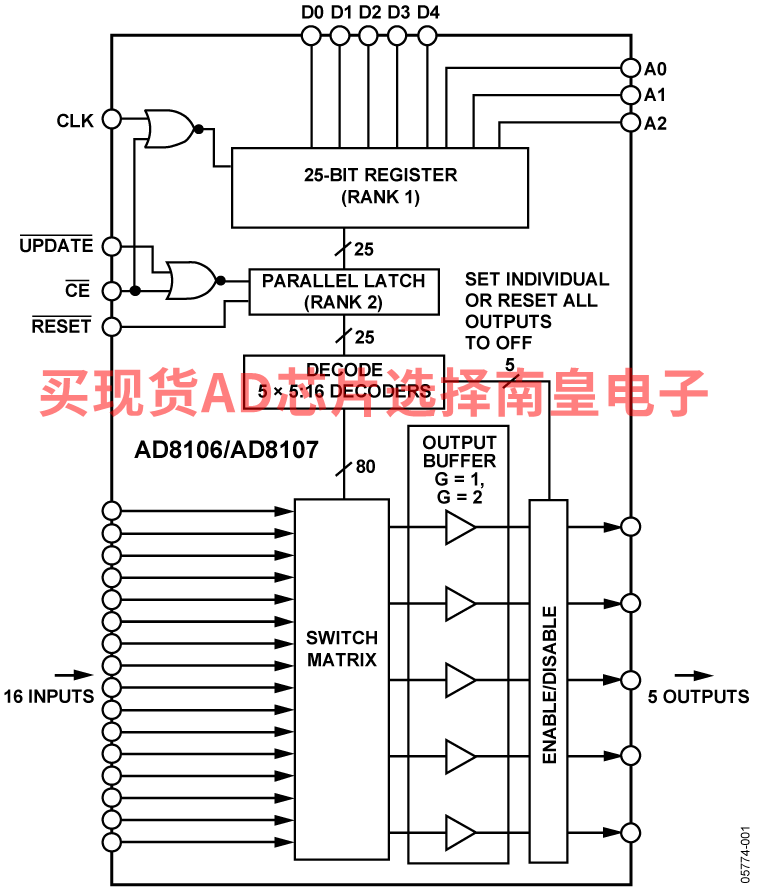

AD8106和AD8107内置5个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，防止关断通道向输出总线提供负载。AD8106具有增益1，AD8107则具有增益2。二者均采用±5 V电源供电，空闲功耗仅为30 mA。通道切换通过并行控制接口实现，各路输出可以独立更新，无需对整个阵列重新编程。

AD8106/AD8107采用80引脚LQFP封装，工作温度范围为-40°C至+85°C工业温度范围。

应用

• 高速信号路由，包括：
  • 复合视频（NTSC、PAL、S、SECAM）
  • 复合视频（YUV、RGB）
  • 压缩视频（MPEG、小波）
  • 3级数字视频(HDB3)

• 16 x 5高速非阻塞式开关阵列G = 1
• 与16 × 8开关阵列AD8110/AD8111引脚兼容
  • 如需16 × 16阵列，请参考AD8114/AD8115
  • 如需16 × 8阵列，请参考AD8110/AD8111
• 完整的解决方案

  • 缓冲式输入
  • 5个输出放大器
  • 驱动150 Ω负载
• 出色的视频性能

  • 0.1 dB增益平坦度：60 MHz
  • 差分增益误差：0.02% (RL = 150 Ω)
  • 差分相位误差：0.02° (RL = 150 Ω)
• 出色的交流性能
  • -3 dB带宽：大于260 MHz
  • 压摆率：500 V/µs
• 低功耗：50 mA
• 所有不利串扰低：-78 dB (5 MHz)
• 利用输出禁用功能可以连接多个器件输出
• 复位引脚可以禁用所有输出
• 出色的ESD保护额定性能：超过4000 V（人体模型）

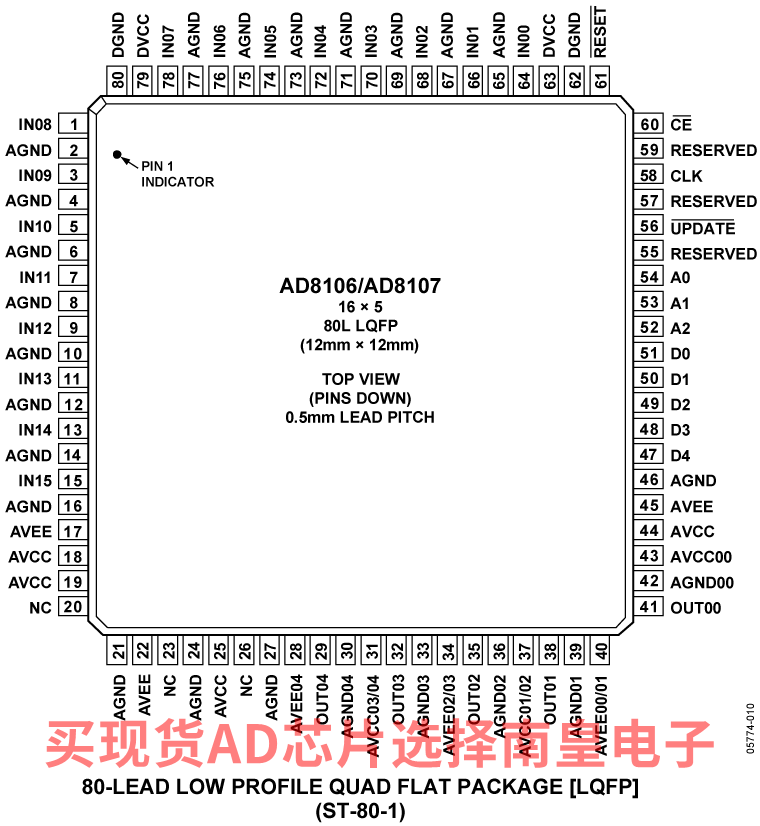

• 80引脚LQFP封装(12 mm × 12 mm)

AD8106ASTZ，封装：80-Lead LQFP (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：19.64（100-499个）；16.64（1000+个）

EVAL-AD8106：AD8106 评估板
