AD7989-1/AD7989-5是18位、逐次逼近型模数转换器(ADC)，采用单电源VDD供电。器件内置一个低功耗、高速、18位采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7989-1/AD7989-5对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V至VREF之间、相位相反。基准电压(VREF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

AD7989-1/AD7989-5兼容串行外设接口(SPI)，能够利用SDI/CS输入，将几个ADC以菊花链形式连接到单三线式总线上。采用独立电源VIO时，与1.8 V、2.5 V、3 V和5 V逻辑兼容。

AD7989-1/AD7989-5采用10引脚MSOP封装或10引脚LFCSP封装，工作温度范围为-40℃至+85℃。

应用

• 电池供电设备
• 数据采集系统
• 医疗仪器
• 地震数据采集系统

• 高性能
  • 真差分模拟输入电压范围：±VREF
    • 0 V至VREF（VREF在2.4 V和5.1 V之间）
  • 吞吐速率：500 kSPS/100 kSPS可选
    • 零延迟架构
  • 18位分辨率、无失码
  • INL：典型值±1 LSB，最大值±2 LSB
  • 动态范围：99 dB（VREF= 5 V时）
  • SNR：98 dB（fIN = 1 kHz，VREF = 5 V时）
  • THD：-119 dB（fIN = 1 kHz，VREF = 5 V时）
  • SINAD：97 dB（fIN = 1 kHz，VREF = 5 V时）

• 低功耗
  • 采用2.5 V单电源供电，提供1.8 V、2.5 V、3 V和5 V逻辑接口
  • 2 mW（500 kSPS，仅VDD）
    3.5 mW（500 kSPS，总功耗）
  • 70 μW (10 kSPS)
• 专有串行接口SPI/QSPI/MICROWIRE/DSP兼容
• 10引脚MSOP和3 mm × 3 mm 10引脚LFCSP封装
• 宽工作温度范围：−40°C至+85°C

AD7989-5BCPZ-R2，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：14.86（100-499个）；12.59（1000+个）

AD7989-5BCPZ-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：12.59（1000+个）

AD7989-5BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：14.86（100-499个）；12.59（1000+个）

AD7989-5BRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：14.86（100-499个）；12.59（1000+个）

EVAL-AD7989-5：AD7989-1/AD7989-5 评估板

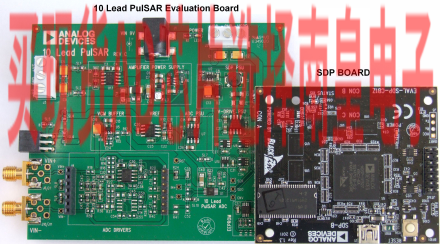

EVAL-AD7989-5SDZ是用于AD7989-1和AD7989-5的全功能评估套件。 该评估板能够以独立模式工作，或者与EVAL-SDP-CB1Z系统开发平台配合使用。 与系统开发平台配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。 此软件包含技术笔记，其中说明评估板以独立模式工作或者与系统开发平台配合使用时的工作和设置情况。 在独立模式下工作时，建议使用ADZS-BRKOUT-EX3分线板连接各种控制引脚。
