AD7988-1/AD7988-5是16位、逐次逼近型模数转换器(ADC)，采用单电源VDD供电。AD7988-1提供100 kSPS吞吐量，AD7988-5则提供500 kSPS吞吐量。两者均为采用多功能串行接口端口的低功耗、16位采样ADC。在CNV上升沿，器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至VREF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。

SPI兼容串行接口还能够利用SDI输入，通过一组三线式总线将几个ADC以菊花链形式连结起来。它采用独立电源VIO，兼容1.8 V、2.5 V、3 V和5 V逻辑。

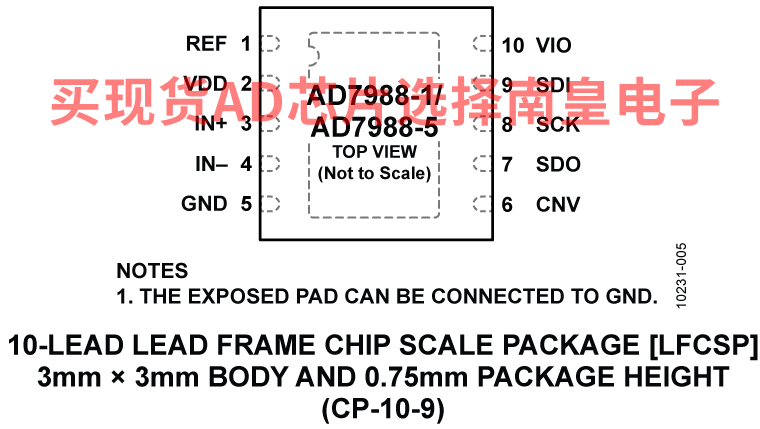

AD7988-1/AD7988-5采用10引脚MSOP封装或10引脚LFCSP (QFN)封装，工作温度范围为-40°C至+125°C。

应用

• 电池供电设备
• 低功耗数据采集系统
• 便携式医疗仪器
• 自动测试设备
• 数据采集
• 通信

• 低功耗
  • 400 µW（100 kSPS，仅VDD）
  • 700 µW（100 kSPS，总功耗）
• 16位分辨率、无失码
• 吞吐速率：100 kSPS/500 kSPS可选
• 积分非线性(INL)：典型值±0.6 LSB，最大值±1.25 LSB
• 信纳比(SINAD)：91.5 dB（10 kHz时）
• 总谐波失真(THD)：-114 dB（10 kHz时）
• 伪差分模拟输入范围
  • 0 V至VREF（VREF在2.5 V至5.5 V之间）
• 无流水线延迟
• 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
• 专有SPI/QSPI/MICROWIRE/DSP兼容串行接口
• 以菊花链形式连接多个ADC
• 10引脚MSOP和10引脚3 mm × 3 mm LFCSP（SOT-23尺寸）封装
• 宽工作温度范围：−40°C至+125°C

AD7988-1BCPZ-RL，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：6.38（1000+个）

AD7988-1BCPZ-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.38（1000+个）

AD7988-1BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：7.53（100-499个）；6.38（1000+个）

AD7988-1BRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：7.53（100-499个）；6.38（1000+个）

EVAL-AD7988-1-PMDZ：16 位、100 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

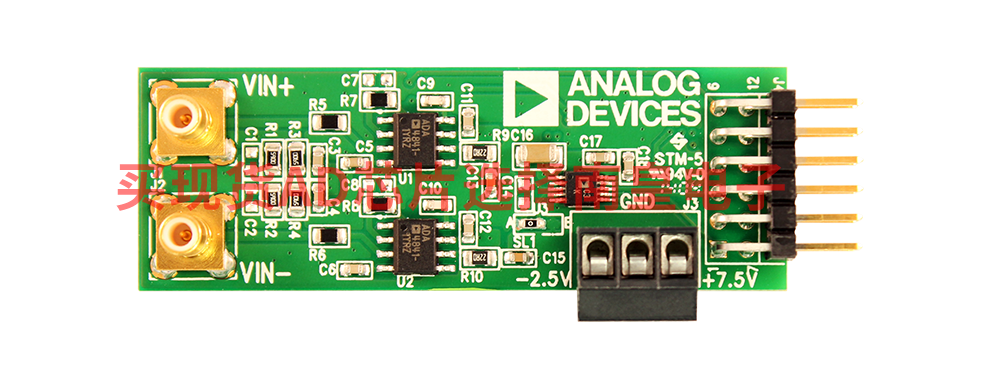

EVAL-AD7988-5：AD7988-5 评估板

EVAL-AD7988-5SDZ是用于AD7988-5的全功能评估套件。该评估板能够以独立模式工作，或者与EVAL-SDP-CB1Z系统开发平台配合使用。与系统开发平台配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。此软件包含技术笔记，其中说明评估板以独立模式工作或者与系统开发平台配合使用时的工作和设置情况。在独立模式下工作时，建议使用ADZS-BRKOUT-EX3分线板连接各种控制引脚。
