AD7984是一款18位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、18-bit采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7984对IN+与IN-引脚之间的电压差进行采样，这两个引脚上的电压摆幅通常在0 V至VREF之间、相位相反。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。通过独立电源VIO，该器件可与1.8V、2.5V、3V和5V逻辑兼容。

AD7984采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。

• 18位分辨率、无失码
• 吞吐速率：1.33 MSPS
• 低功耗：10.5 mW (1.33 MSPS)
• 积分非线性(INL)：±2.25 LSB（最大值）
• 动态范围：99.7 dB（典型值）

• 全差分模拟输入范围: 真差分模拟输入范围：±VREF 0 V至VREF（VREF在2.9 V至5.0 V之间）
  可使用任一输入范围
  可采用ADA4941轻松驱动
• 无流水线延迟
• 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
• 串行接口：SPI/QSPI/MICROWIRE/DSP兼容
• 以菊花链形式连接多个ADC，并能提供繁忙指示
• 10引脚MSOP（MSOP-8尺寸）和10引脚3 mm × 3 mm QFN (LFCSP)（SOT-23尺寸）封装

AD7984BCPZ-R2，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：

AD7984BCPZ-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：19.59（1000+个）

AD7984BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：23.11（100-499个）；19.59（1000+个）

AD7984BRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：23.11（100-499个）；19.59（1000+个）

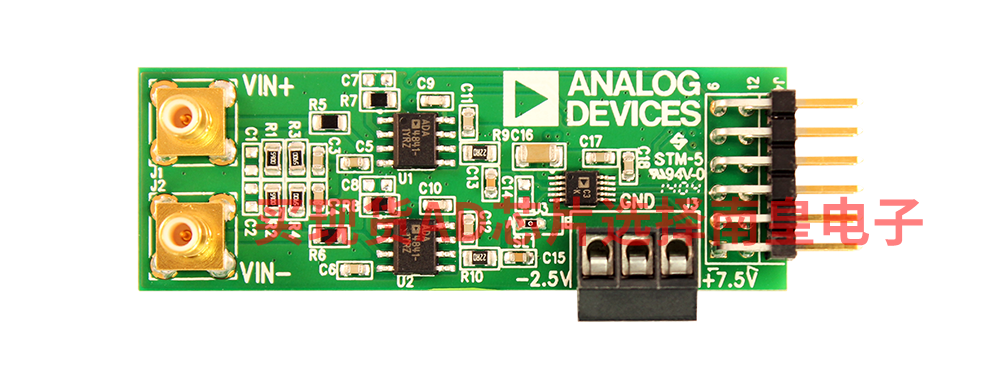

EVAL-AD7984-PMDZ：18 位、1333 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

EVAL-AD7984：AD7984 评估套件

EVAL-AD7984SDZ是针对AD7984的全功能评估套件。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合系统开发平台板使用时的操作与设置。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。
