AD7983是一款16 bit、逐次逼近、模数转换器（ADC），采用单电源（VDD）供电。它内置低功耗、高速、16 bit采样ADC和多功能串行接口端口。在CNV上升沿，它对IN+和IN-引脚之间的电压差进行采样。这两个引脚上的电压通常在0V～VREF之间以相反相位摆动。参考电压（REF）由外部提供，并且可以独立于电源(VDD)。其功耗和吞吐率呈线性变化关系。

SPI兼容串行接口还具有利用SDI输入将几个ADC以菊花链形式串联到单个三线式总线上的能力，并提供可选的忙指示。采用独立电源VIO，它与1.8V、2.5V、3V和5V逻辑兼容。

AD7983采用10-引脚MSOP或10-引脚QFN1（LFCSP）封装，工作温度范围为40°C～+85°C。

应用

• 自动测试设备
• 数据采集
• 医疗仪器
• 机器自动化

• 高性能
  • 伪差分模拟输入范围
    • 0 V 至 VREF（VREF在2.9 V至5 V之间）
  • 吞吐速率：1.33 MSPS
    • 零延迟架构
  • 16位分辨率、无失码
  • INL：典型值±0.6 LSB，最大值±1.0 LSB
  • 动态范围：93 dB，VREF = 5 V
  • SNR: 92 dB（fIN = 1 kHz时，VREF = 5 V时）
  • THD: −115 dB（fIN = 1 kHz时，VREF = 5 V时）
  • SINAD: 92 dB（fIN = 1 kHz时，VREF = 5 V时）

• 低功耗
  • 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
  • 5.25 mW（1.33 MSPS，仅VDD）
  • 10.5 mW（1.33 MSPS，总功耗）
  • 80 μW (10 kSPS)
• 专有串行接口
  • SPI-/QSPI-/MICROWIRE-/DSP-兼容1
• 以菊花链形式连接多个ADC，并能提供繁忙指示
• 10引脚MSOP和10引脚、3 mm × 3 mm LFCSP封装
• 宽工作温度范围：−40°C至+85°C

1受美国专利第6,703,961号保护。

AD7983BCPZ-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：12.75（1000+个）

AD7983BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：15.05（100-499个）；12.75（1000+个）

AD7983BRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：15.05（100-499个）；12.75（1000+个）

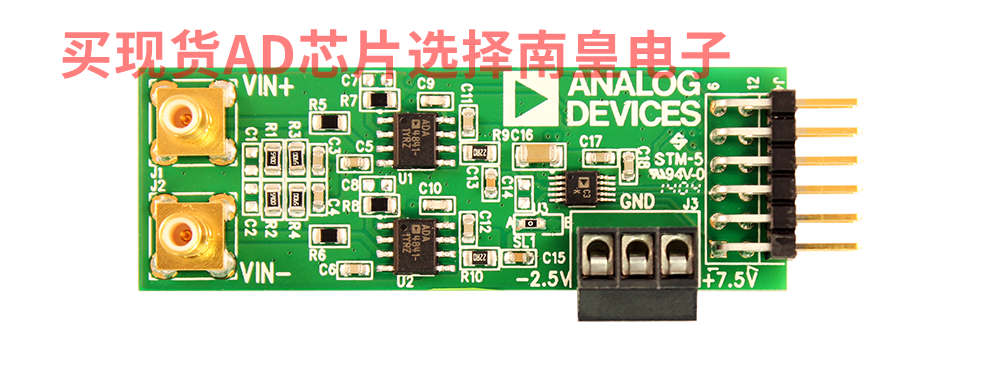

EVAL-AD7983-PMDZ：16 位、1333 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

EVAL-AD7983：AD7983 评估套件

EVAL-AD7983SDZ是针对AD7983的全功能评估套件。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合系统开发平台板使用时的操作与设置。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。
