AD7981是一款16位、逐次逼近型PulSAR模数转换器(ADC)，针对高工作温度而设计。AD7981采样速率最高达到600 kSPS，而功耗较低，采用单电源VDD供电。它是高吞吐速率、高精度、耐高温、逐次逼近型寄存器(SAR) ADC，采用小型封装，提供多功能串行端口接口(SPI)。

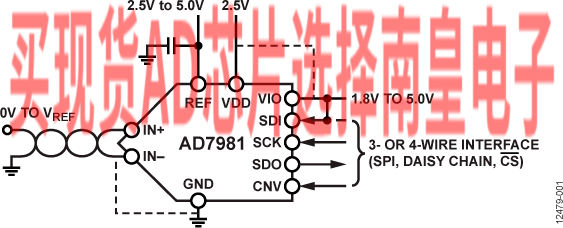

在CNV上升沿，AD7981对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。该器件的功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

对于空间受限的应用，AD7981提供10引脚小型封装(MSOP)和10引脚陶瓷扁平封装(FLATPACK)，额定工作温度范围分别为−55°C至+175°C和−55°C至+210°C。这两款封装均针对极端温度下（包括单金属线焊）的稳定性而设计，在最大额定温度情况下最多可工作1000小时。

AD7981属于ADI公司不断扩展的高温认证产品系列，如需了解ADI所有的高温系列产品及相关认证数据，请访问www.analog.com/hightemp。

应用

• 井下钻探和仪器仪表
• 航空电子
• 重工业
• 高温环境

• 下载AD7981-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。
• 可在极端高温下工作
  • 额定温度范围
    • -55°C至+210°C（10引脚FLATPACK封装）
    • -55°C至+175°C（10引脚MSOP封装）
• 高性能
  • 16位分辨率、无失码
  • 600 kSPS吞吐速率，无延迟/流水线延迟
  • 信噪比(SNR)：91 dB（典型值，1 kHz输入频率）
  • 总谐波失真(THD)：-102 dB（典型值，1 kHz输入频率）
  • 积分非线性(INL)：±2.5 LSB（最大值），差分非线性(DNL)：±0.9 LSB（最大值）
• 低功耗
  • 2.25 mW（典型值，600 kSPS，仅VDD）
  • 4.65 mW（典型值，600 kSPS，总功耗）
  • 75 µW（典型值，10 kSPS）
• 小尺寸

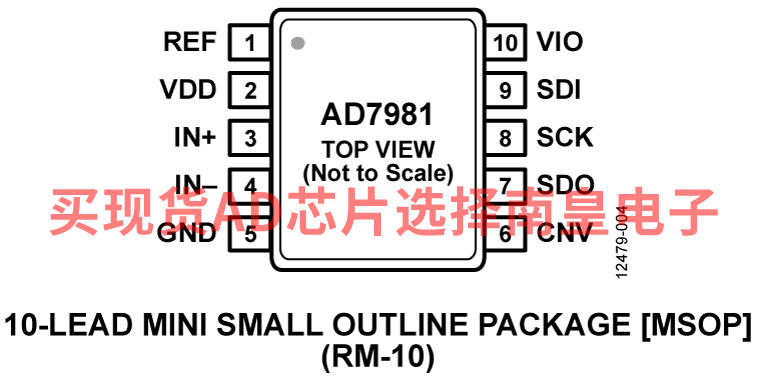

  • 10引脚3 mm × 3 mm单金属线焊MSOP

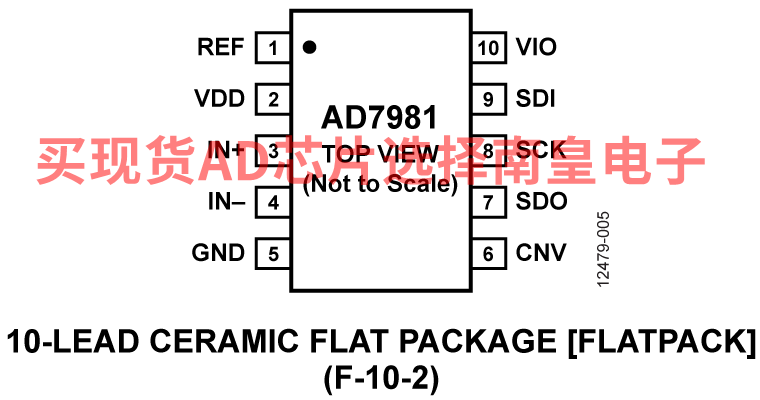

  • 10引脚0.255 mm × 0.255 mm单金属线焊FLATPACK
• 伪差分模拟输入范围
  • 0 V至VREF（VREF在2.4 V和5.1 V之间）
• 单电源工作：2.5 V，逻辑接口电压：1.8 V至5 V
• SPI/QSPI/MICROWIRE/DSP兼容数字接口
• 以菊花链形式连接多个ADC，并能提供繁忙指示

AD7981-KGD-WP，封装：CHIPS OR DIE，包装形式及数量：托盘，221，工作温度：-55 to 175C，AD官网报价：

AD7981HFZ，封装：10-Lead FlatPack，包装形式及数量：管装，19，工作温度：-55 to 210C，AD官网报价：165（100-499个）；137.5（1000+个）

AD7981HRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 175C，AD官网报价：118.8（100-499个）；99（1000+个）

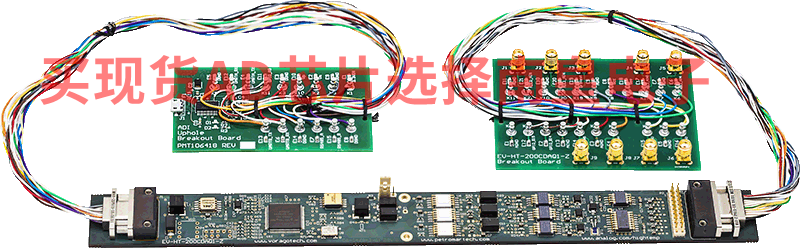

EV-HT-200CDAQ1：200°C高温数据采集和控制系统参考设计

EV-HT-200CDAQ1基于CN0365模拟前端参考设计，其目的是为基于高温低功耗微控制器的数据采集和控制解决方案奠定基础，使其符合众多井下仪器仪表和其他高温应用的要求。基于AD7981模数SAR转换器，该参考设计展现了一种全功能的系统，带两个高速同步采样通道和8个额外的多路复用通道，可满足广泛的井下工具的数据采集需求（共10个通道）。该模拟前端通过多个SPI端口连接到基于VORAGO Technologies VA10800 ARM Cortex-M0的微控制器。采集后，可以在本地处理数据，也可通过UART或可选的RS485通信接口传输出去。电路板上的其他配套组件（包括内存、时钟、电源和无源器件）均为各自供应商指定的、支持高工作温度的器件，经验证，这些组件能在200°C或以上的温度下可靠地工作。除硬件之外，使用FreeRTOS的项目还提供开源固件以及具有多种工作模式的优化驱动程序和数据采集协议。随附的开源PC软件允许用户通过UART连接到该板，以便控制采集模式、查看数据、记录数据并执行信号分析。该平台适合参考设计、快速原型制作（如新传感器技术）和高温仪器仪表系统实验室测试。
