AD7980（16位、1 MSPS、PulSAR ADC，采用MSOP/LFCSP封装）-AD代理

AD7980的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：16位、1 MSPS、PulSAR ADC，采用MSOP/LFCSP封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7980的产品详情：

AD7980是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，它与1.8V、2.5V、3V和5V逻辑兼容。

AD7980采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+125°C。

应用

自动化测试设备
数据采集系统
医疗仪器
机器自动化

AD7980的优势和特点：

高性能
- 伪差分模拟输入范围
  - 0 V 至 VREF（VREF 在2.5 V至5 V之间）
- 吞吐速率：1 MSPS
  - 零延迟架构
  - 16位分辨率、无失码
  - INL：典型值±0.6 LSB，最大值±1.25 LSB
  - 动态范围：92 dB，VREF = 5 V
  - SNR：91.5 dB（fIN = 10 kHz，VREF = 5 V时）
  - THD：-114 dB（fIN = 10 kHz，VREF = 5 V时）
  - SINAD：91 dB（fIN = 10 kHz，VREF = 5 V时）
- 低功耗
  - 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
  - 4 mW（1 MSPS，仅VDD）
  - 7 mW（1 MSPS，总功耗）
  - 70 μW (10 kSPS)

专有串行接口
- SPI/QSPI/MICROWIRE/DSP 兼容
以菊花链形式连接多个ADC，并能提供繁忙指示

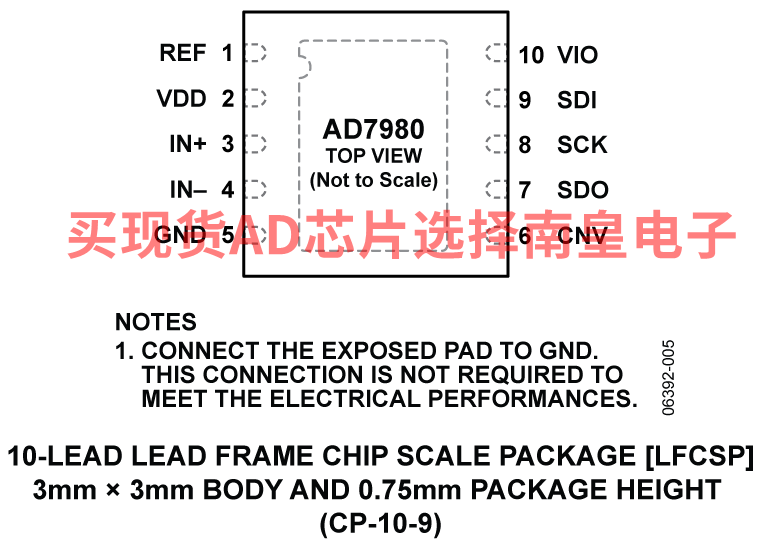

10引脚MSOP、10引脚、3 mm × 3 mm LFCSP封装
宽工作温度范围：-40°C至+125℃

AD7980-EP支持防务和航空航天应用（AQEC标准）

下载AD7980-EP数据手册 (pdf)
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
军用温度范围：-55°C至+125°C
V62/12640 DSCC图纸号

AD7980具体的完整产品型号参数及价格（美元）：

AD7980ACPZ-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：13.09（100-499个）；11.09（1000+个）

AD7980ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：13.09（100-499个）；11.09（1000+个）

AD7980ARMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：13.09（100-499个）；11.09（1000+个）

AD7980BCPZ-RL，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：11.62（1000+个）

AD7980BCPZ-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：11.62（1000+个）

AD7980BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：13.71（100-499个）；11.62（1000+个）

AD7980BRMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：13.71（100-499个）；11.62（1000+个）

AD7980SRMZ-EP，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：19.40（100-499个）；16.45（1000+个）

AD7980SRMZ-EP-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：19.40（100-499个）；16.45（1000+个）

AD7980的评估套件：

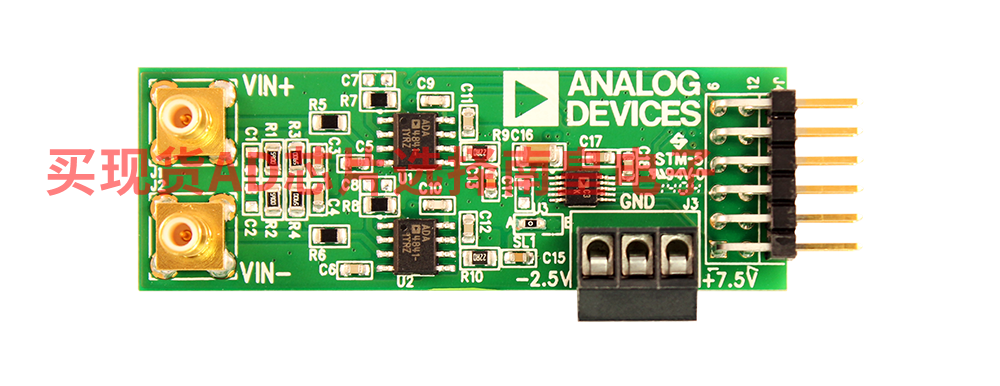

EVAL-AD7980-PMDZ：16 位、1000 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

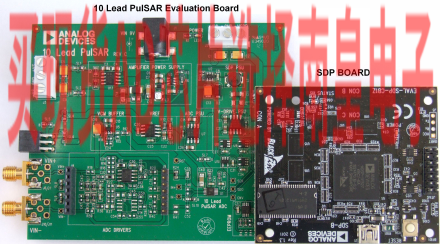

EVAL-AD7980：AD7980 评估套件

EVAL-AD7980SDZ是针对AD7980的全功能评估套件。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合系统开发平台板使用时的操作与设置。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。

AD7980的电路图解：

AD7980的评估套件：
