- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
- 功能描述：超低失真、超低噪声运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD797是一款极低噪声、低失真运算放大器，非常适合用作前置放大器。它在音频带宽上具有低噪声(0.9 nV(root)Hz)和低总谐波失真(-120 dB)特性，能够达到麦克风和调音台中对前置放大器的较宽动态范围要求。
此外还具有出色的压摆率(20 V/μs)和增益带宽(110 MHz)，因而非常适合低频超声应用。
AD797也适合要求极宽动态范围的IR和声纳成像应用。低失真和16位建立时间特性，使之非常适合缓冲Σ-Δ型ADC的输入或高分辨率DAC输出，特别是在地震监测和频谱分析仪等关键应用中。输出电流驱动为50 mA，额定电源电压范围为±5 V至±15 V，这些重要特性使该器件也非常适合用作通用放大器。
应用
- 专业音频前置放大器
- IR、CCD和声纳成像系统
- 频谱分析仪
- 超声前置放大器
- 地震探测器
- Σ-Δ型ADC/DAC缓冲器
- 低噪声:
输入电压噪声(1 kHz)：0.9 nV/√Hz（典型值），
1.2 nV/√Hz（最大值）
输入电压噪声（0.1 Hz至10 Hz）：50 nV p-p - 低失真:
总谐波失真：-120 dB (20 kHz) - 出色的直流精度
输入失调电压：80 µV（最大值）
VOS 漂移：1.0 µV/°C - 高输出驱动电流：50 mA
- 出色的交流特性
16-bit建立时间：800 ns（10 V步进）
增益带宽：110 MHz (G = 1000)
带宽：8 MHz (G = 10)
全功率带宽：280 kHz (20 V p-p)
压摆率：20 V/µs - 额定电源电压：±5 V和±15 V
AD797ANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.37（100-499个）；7.53（1000+个）
AD797ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：6.85（100-499个）；6.18（1000+个）
AD797ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.85（100-499个）；6.18（1000+个）
AD797ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：6.85（100-499个）；6.18（1000+个）
AD797BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：8.9（100-499个）；8.04（1000+个）
AD797BRZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.9（100-499个）；8.04（1000+个）
AD797BRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：8.9（100-499个）；8.04（1000+个）

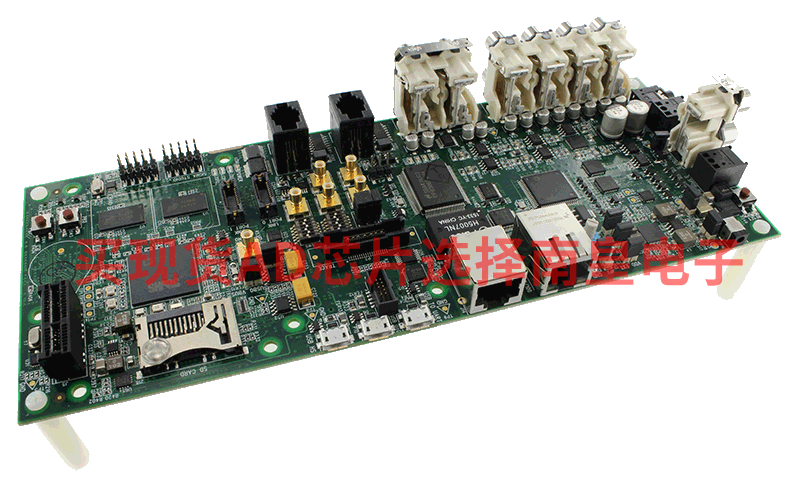

EVAL-SC589-EZLITE：面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC589评估硬件（529引脚CSPBGA）
ADSP-SC589 EZ-KIT Lite和EZ-Board是针对ADSP-SC58x系列SHARC处理器的评估系统。 ADSP-SC589处理器基于具有ARM Cortex-A5处理器内核的SHARC+双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。 此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite版本提供用于CrossCore Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。
扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。 采用I2C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。 唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。
本评估板可与CrossCore Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。 该开发环境有助于先进应用代码开发和调试，例如：
创建、汇编、组装和链接采用C++、C和汇编语言编写的程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器
EVAL-OPAMP-1：EVAL-OPAMP-1评估板
无
