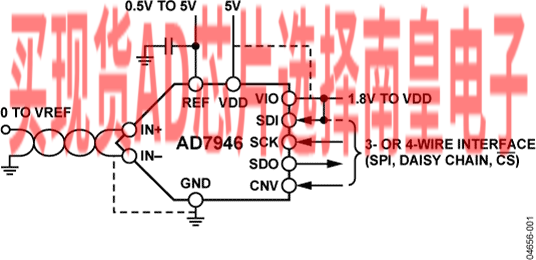

AD7946是一款14位、500 kSPS、电荷再分配、逐次逼近型模数转换器(ADC)，采用5 V单电源(VDD)供电。该器件内置一个极低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口，还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿，器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0V至REF。基准电压(REF)由外部提供，最高可设置为电源电压。

功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。采用独立电源VIO时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

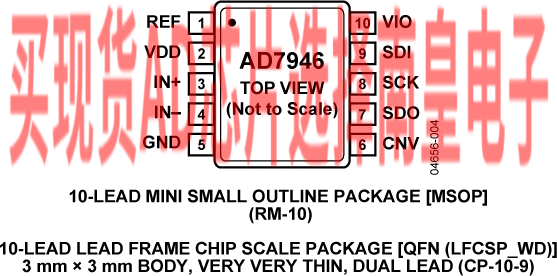

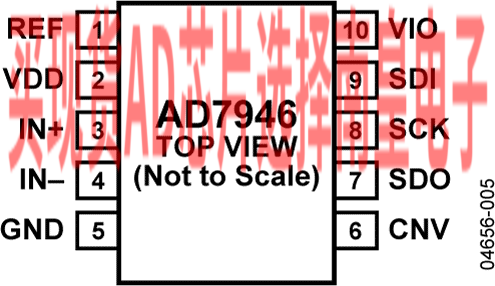

AD7946采用10引脚µSOIC封装或10引脚QFN （LFCSP）封装，工作温度范围为-40°C至+85°C。

应用

• 电池供电设备
• 数据采集
• 仪器仪表
• 医疗仪器
• 过程控制

• 14位分辨率、无失码
• 吞吐速率：500 kSPS
• 积分非线性(INL)：典型值±0.4 LSB，最大值±1 LSB（FSR的±0.0061%）
• 信纳比(SINAD)：85 dB（20 kHz时）
• 总谐波失真(THD)：-100 dB（20 kHz时）
• 伪差分模拟输入范围
  • 0 V至REF（REF可高达VDD）
• 无流水线延迟
• 采用5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
• 专有串行接口
  • SPI/QSPI/MICROWIRE/DSP兼容
• 以菊花链形式连接多个ADC，并能提供繁忙指示
• 功耗
  • 3.3 mW（5 V/100 kSPS时）
  • 3.3 μW（5 V/100 SPS时）
• 待机电流：1 nA
• 10引脚MSOP（MSOP-8尺寸）和
  • 3 mm × 3 mm LFCSP（SOT-23尺寸）
• 与16位AD7686引脚兼容

AD7946BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：12.08（100-499个）；10.78（1000+个）

AD7946BRMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：12.08（100-499个）；10.78（1000+个）

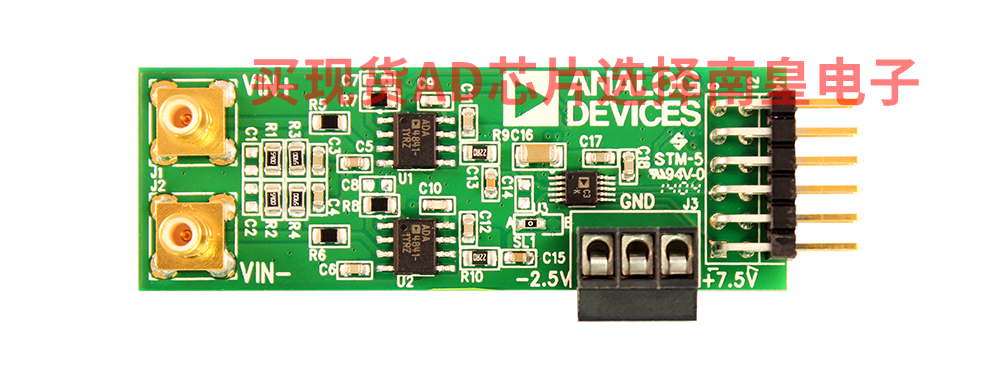

EVAL-AD7946-PMDZ：14 位、500 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

EVAL-AD7946：AD7946 评估板

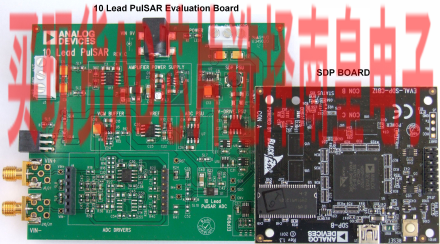

EVAL-AD7946SDZ是用于AD7946的全功能评估套件。 该评估板能够以独立模式工作，或者与EVAL-SDP-CB1Z系统开发平台配合使用。 与系统开发平台配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。 此软件包含技术笔记，其中说明评估板以独立模式工作或者与系统开发平台配合使用时的工作和设置情况。 在独立模式下工作时，建议使用ADZS-BRKOUT-EX3分线板连接各种控制引脚。
