AD7938-6的基本参数
  • 制造厂商:AD
  • 产品类别:精密模数转换器- 20 MSPS
  • 技术类目:多路复用模数转换器
  • 功能描述:内置序列器的8通道、625 kSPS、12位并行ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD7938-6的产品详情:

AD7938-6是一款12位、高速、低功耗、逐次逼近型(SAR)模数转换器(ADC),采用2.7 V至5.25 V单电源供电,最高吞吐量达625 kSPS。该器件内置一个低噪声、宽带宽、差分采样保持放大器,可处理最高达50 MHz的输入频率。

AD7938-6具有8个带通道序列器的模拟输入通道,可以通过预先编程选择通道转换顺序。该器件可采用单端、全差分或伪差分模拟输入。

转换过程和数据采集过程均通过标准控制输入进行控制,使器件与微处理器和DSP可实现轻松接口。输入信号在CONVST的下降沿进行采样,而转换同时在此处启动。

AD7938-6内置一个精密的2.5 V片内基准电压源,可用作模数转换的基准电压源。或者,也可以在此引脚加载一个外部基准,为其提供基准电压。

AD7938-6采用先进的设计技术,可在高吞吐量的情况下实现极低的功耗,还提供灵活的功耗管理选项。利用一个片内控制寄存器,用户可以设置不同的工作条件,包括模拟输入范围和配置、输出编码、功耗管理及通道序列化。

产品特色

  • 高吞吐量、低功耗。
  • 8个带通道序列器的模拟输入。
  • 精确的2.5 V片内基准电压源。
  • 单端、伪差分或全差分模拟输入,可通过软件选择。
  • 利用V DRIVE功能实现单电源供电。利用V DRIVE功能,并行接口可直接连至独立于V DD的3 V或5 V处理器系统。
  • 无流水线延迟。
  • 通过CONVST输入与一次性转换控制可实现对采样时间的精确控制。
  • AD7938-6的优势和特点:
    • 吞吐速率:625 kSPS
    • 额定电压VDD:2.7 V至5.25 V
    • 功耗
    • 3.6 mW(最大值、625 kSPS、3 V电源)
    • 7.5 mW(最大值、625 kSPS、5 V电源)
    • 8个带序列器的模拟输入通道
    • 可通过软件配置的模拟输入
      • 8通道单端输入
      • 4通道全差分输入
      • 4通道伪差分输入
      • 7通道伪差分输入
    • 精确的2.5 V片内基准电压源
    • 最大误差±0.2%(25°C),最大温漂25 ppm/°C
    • 信纳比:69 dB(50 kHz输入频率)
    • 无流水线延迟
    • 支持字/字节模式的高速并行接口
    • 完全关断模式:2 μA(最大值)

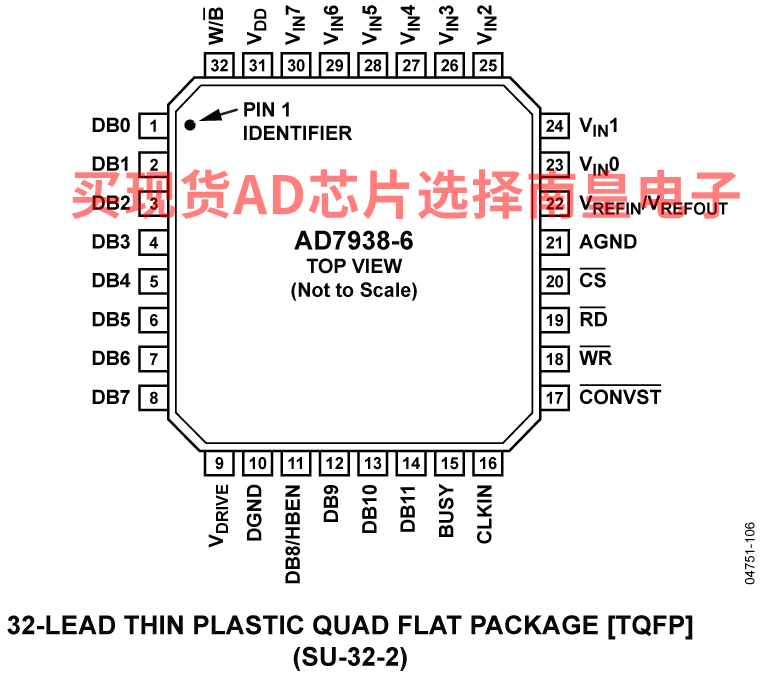

    • 32引脚LFCSP和TQFP封装
    AD7938-6具体的完整产品型号参数及价格(美元):

    AD7938BCPZ-6,封装:32-Lead LFCSP (5mm x 5mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 85C,AD官网报价:8.09(100-499个);6.79(1000+个)

    AD7938BCPZ-6REEL7,封装:32-Lead LFCSP (5mm x 5mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:8.09(100-499个);6.79(1000+个)

    AD7938BSUZ-6,封装:32-Lead TQFP (7mm x 7mm x 1mm),包装形式及数量:托盘,250,工作温度:-40 to 85C,AD官网报价:8.09(100-499个);6.79(1000+个)

    AD7938BSUZ-6REEL7,封装:32-Lead TQFP (7mm x 7mm x 1mm),包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:8.09(100-499个);6.79(1000+个)

    轻松满足您的AD芯片采购需求
    AD7938-6的评估套件:

    EVAL-AD7938:AD7938/AD7938-6/AD7939 评估套件

    EVAL-AD7938CBZ是针对AD7938的全功能评估套件。此评估板可单独使用,也可与评估控制器板配合使用。配合评估控制器板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
