AD7927（内置序列器的8通道、200 kSPS、12位ADC，采用20引脚TSSOP封装）-AD代理

AD7927的基本参数

AD7927的产品详情：

AD7927是一款12位、高速、低功耗、8通道、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量达200 kSPS。该器件内置一个低噪声、宽带宽采样保持放大器，可处理8 MHz以上的输入频率。<p<></p<>

转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

AD7927采用先进的设计技术，可在最高吞吐量下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7927的最大功耗为1.2 mA；采用5 V电源时，最大功耗为1.5 mA。

通过配置控制寄存器，器件的模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择，可采用标准二进制或二进制补码输出编码。AD7927具有8个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。

AD7927的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。SCLK频率为20 MHz 时，转换时间可缩短至800 ns。

产品聚焦

高吞吐量、低功耗。AD7927的吞吐量高达200 kSPS。在最高吞吐量下，采用3 V电源时，AD7927的最大功耗为3.6 mW。

8个带通道序列器的单端输入。可以选择通道顺序，ADC将按该顺序循环执行转换。

利用VDRIVE功能实现单电源供电。AD7927采用2.7 V至5.25 V单电源供电，利用VDRIVE功能，串行接口可直接连至独立于AVDD的3 V或5 V处理器系统。

灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间。该器件还提供多种关断模式，可在较低吞吐量下实现高功效，完全关断时的最大功耗为0.5 µA。

无流水线延迟。该器件采用标准逐次逼近型ADC，通过CS输入引脚可实现对每次采样时间的精确控制。

数据手册, Rev. B, 12/08

AD7927的优势和特点：

AD7927具体的完整产品型号参数及价格（美元）：

AD7927BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 85C，AD官网报价：3.77（100-499个）；3.2（1000+个）

AD7927BRUZ-REEL，封装：20-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.77（100-499个）；3.2（1000+个）

AD7927BRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.77（100-499个）；3.2（1000+个）

AD7927WYRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.42（1000+个）

AD7927的评估套件：

EVAL-AD7927：AD7927 评估套件

EVAL-AD7927CBZ是针对AD7927的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

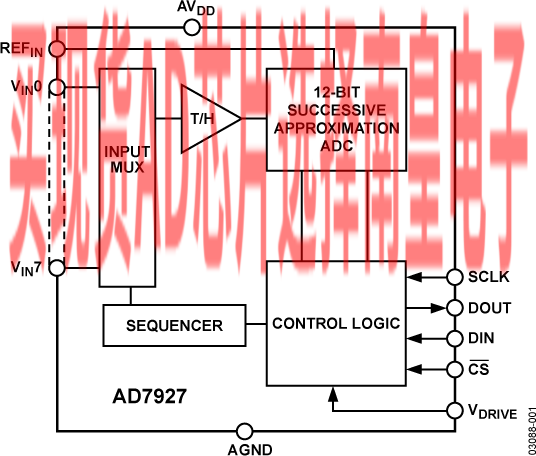

AD7927的电路图解：
