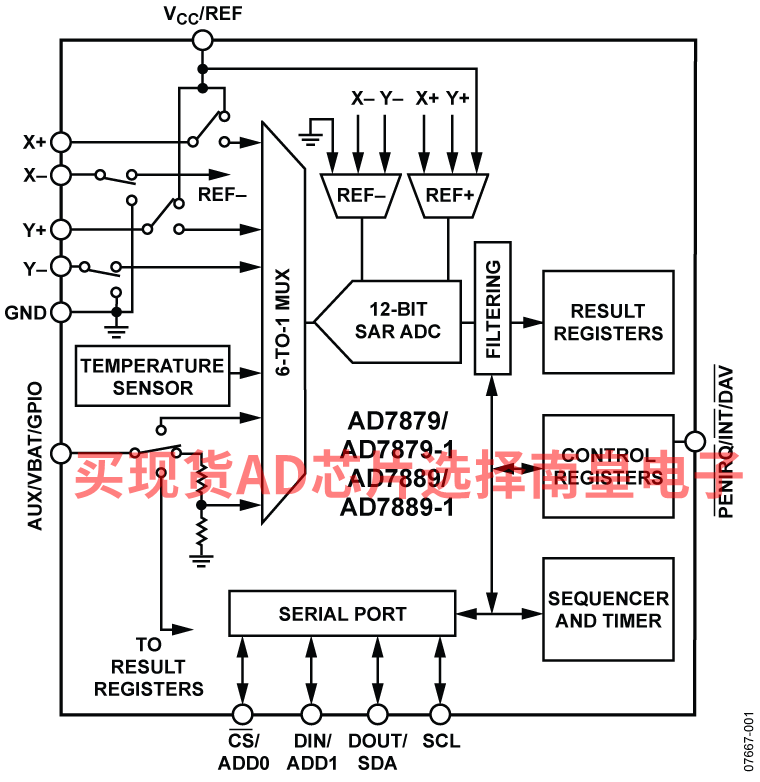

AD7879/AD7889是12位逐次逼近型模数转换器(SAR ADC)，具有同步串行接口以及用于驱动4线电阻触摸屏的低导通电阻开关。AD7879/AD7889工作电源电压极低，采用1.6 V至3.6 V单电源供电，吞吐速率为105 kSPS。这些器件具有关断模式，此模式下功耗不足6 µA。

为了降低来自LCD以及其它源的噪声，AD7879/AD7889内置预处理模块。预处理功能包括中值滤波器及均值滤波器。这两个滤波器的结合提供了更稳定的解决方案，能滤除信号中的杂散噪声，只保留有用的数据。两个滤波器的尺寸都可以设置。其它用户可编程转换控制包括可变采集时间及第一转换延迟。每次转换可利用多达16个均值。AD7879/AD7889采用自动转换序列器与定时器，可以在从模式或独立（主）模式下工作。

AD7879/AD7889拥有可编程引脚，可以用作到ADC的辅助输入、电池监控器或通用接口。此外，可编程中断输出可以在三种模式下运行：作为新数据可用时的通用中断(DAVINT)；或者作为屏幕被触摸时的触点中断(PENIRQ)。AD7879/AD7889可提供温度与触摸压力测量。

AD7879提供12引脚、1.6 mm × 2 mm WLCSP和16引脚、4 mm × 4 mm LFCSP两种封装。AD7889采用背面镀膜WLCSP封装。两款器件均支持SPI接口(AD7879/AD7889)或I2C接口(AD7879-1/AD7889-1)。AD7879W和AD7879-1W模型均符合汽车应用标准。

应用

• 个人数字助理
• 智能手持式设备
• 触摸屏监控器
• POS终端机
• 医疗设备
• 蜂窝电话

• 4线触摸屏接口
• 电源电压：1.6V～3.6V
• 中值滤波器与均值滤波器，用于降低噪声
• 自动转换序列器与定时器
• 用户可编程的转换参数
• 辅助模拟输入/电池监控器（0.5 V～5 V）

• 1个可选的通用接口（GPIO ）
• 中断输出（INT，PENIRQ）
• 触摸压力测量
• 触摸唤醒功能
• 关断模式：最大值6 μA
• 12引脚、1.6 mm × 2 mm WLCSP封装
• 16引脚、4 mm × 4 mm LFCSP封装

AD7879-1ACPZ-500R7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.91（1000+个）

AD7879-1ACPZ-RL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：1.91（1000+个）

AD7879-1WARUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.91（1000+个）

AD7879-1WARUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.91（1000+个）

AD7879ACPZ-RL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：1.91（1000+个）

AD7879WACPZ-R5，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.04（1000+个）

AD7879WACPZ-RL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：2.04（1000+个）

AD7879WARUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.91（1000+个）

AD7879WARUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.91（1000+个）

EVAL-AD7879：AD7879 & AD7879-1 评估板

本页提供评估AD7879和AD7879-1的评估板文档和订购信息。

与AD7879评估板一同使用。 评估板接入PC的USB端口前，必须先安装软件。 若评估板接入之前未安装软件，则可能需要更新驱动程序。 右键单击我的电脑，选择属性，然后选择设备管理器，最后选择通用串行总线控制器。 右键单击旁边带有黄色惊叹号“！”的USB设备，然后选择更新驱动程序。
