AD7846（16位电压输出CMOS DAC）-AD代理

AD7846的基本参数

AD7846的产品详情：

AD7846是一款16位DAC，采用ADI公司的线性兼容CMOS工艺制造。它内置VREF+和VREF−参考输入和片内输出放大器。它们可配置为具有单极性输出范围（0 V至+5 V、0 V至+10 V）或双极性输出范围（±5 V、±10 V）。

该DAC采用分段式架构。各段为16电阻串形式，由DAC锁存器中的四个MSB进行选择。各段的两个触点均采用放大器进行缓冲，并馈入一个12位DAC，进而提供12位分辨率。这种架构可以确保16位单调性。两个缓冲放大器的输入失调电压严格匹配，使该器件具有出色的积分线性度。

除了出色的精度规格外，AD7846还提供全面的微处理器接口。它具有16个数据输入/输出引脚，另外还有控制线路（CS、R/W、LDAC和CLR）。R/W和CS允许读写I/O锁存器。

这是一种回读功能，对ATE应用很有用。LDAC允许同时更新多DAC系统中的各DAC，CLR线路则可以将DAC锁存器的内容复位为00…000或10…000，具体取决于R/W的状态。

这意味着在单极性和双极性两种配置中，DAC输出均可以复位为0 V。

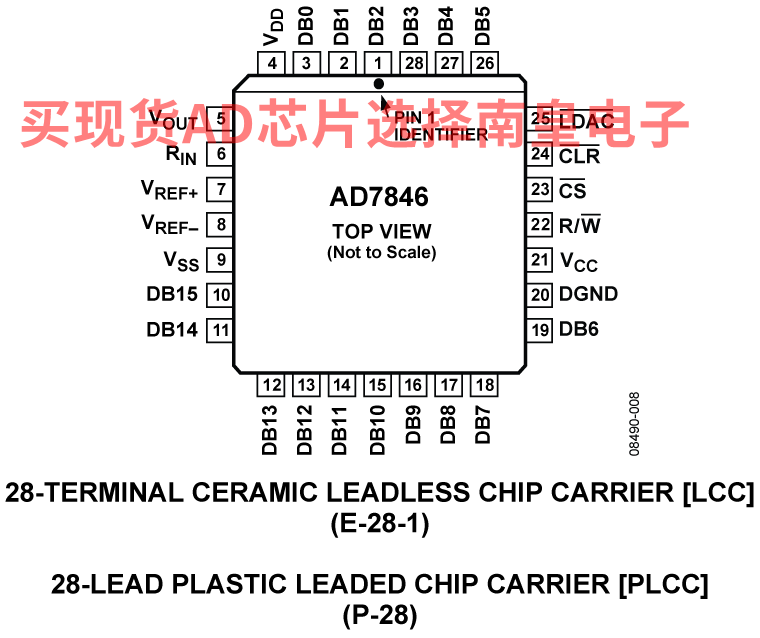

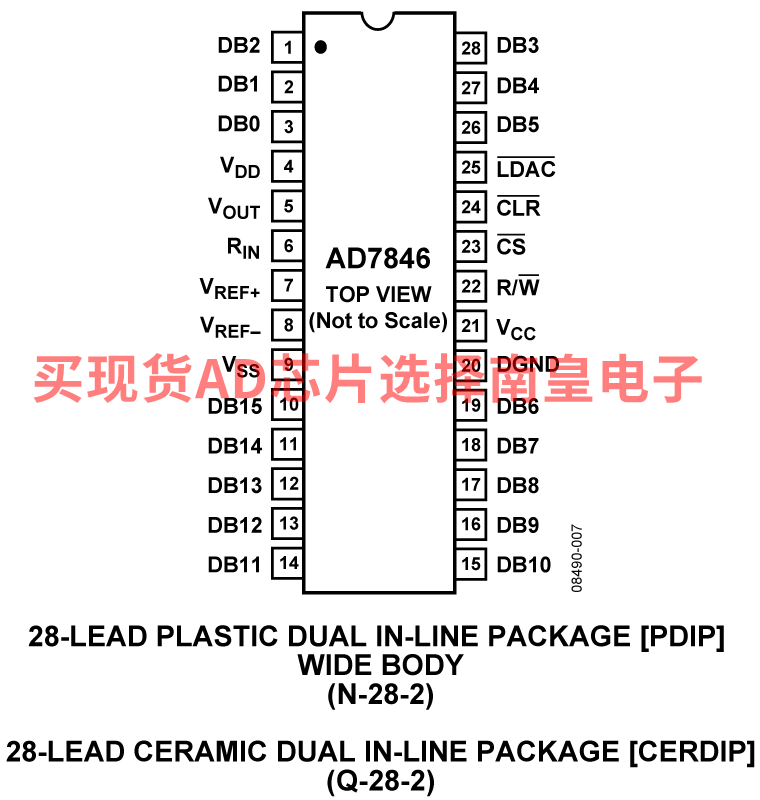

AD7846提供28引脚塑料、陶瓷和PLCC三种封装。

产品聚焦

16位单调性
AD7846在整个温度范围内确保16位单调性，适合闭环应用。

回读
用于ATE系统时，AD7846可以回读DAC寄存器的内容，从而尽可能减少软件程序。

功耗
AD7846具有100 mW功耗，是市场上功耗较低的高精度DAC。

AD7846的优势和特点：

AD7846具体的完整产品型号参数及价格（美元）：

5962-89697013A，封装：28-Lead LCC，包装形式及数量：管装，42，工作温度：-55 to 125C，AD官网报价：312.01（100-499个）；282.05（1000+个）

5962-8969701XA，封装：28-Lead CerDIP，包装形式及数量：管装，12，工作温度：-55 to 125C，AD官网报价：207.99（100-499个）；188.01（1000+个）

AD7846AP，封装：28-Lead PLCC，包装形式及数量：管装，39，工作温度：-40 to 85C，AD官网报价：

AD7846BPZ，封装：28-Lead PLCC，包装形式及数量：管装，39，工作温度：-40 to 85C，AD官网报价：81.65（100-499个）；69.44（1000+个）

AD7846JNZ，封装：28-Lead PDIP，包装形式及数量：管装，13，工作温度：0 to 70C，AD官网报价：50.68（100-499个）；45.80（1000+个）

AD7846JPZ，封装：28-Lead PLCC，包装形式及数量：管装，39，工作温度：0 to 70C，AD官网报价：49.19（100-499个）；44.46（1000+个）

AD7846JPZ-REEL，封装：28-Lead PLCC，包装形式及数量：卷带，750，工作温度：0 to 70C，AD官网报价：44.46（1000+个）

AD7846KNZ，封装：28-Lead PLCC，包装形式及数量：管装，13，工作温度：0 to 70C，AD官网报价：63.99（100-499个）；57.84（1000+个）

AD7846KPZ，封装：28-Lead PLCC，包装形式及数量：管装，39，工作温度：0 to 70C，AD官网报价：56.48（100-499个）；51.06（1000+个）

AD7846KPZ-REEL，封装：28-Lead PLCC，包装形式及数量：卷带，750，工作温度：0 to 70C，AD官网报价：51.06（1000+个）
