- 制造厂商：AD
- 产品类别：精密DAC
- 技术类目：多通道电压输出数模转换器
- 功能描述：LC2MOS四通道14位DAC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD7834是一款串行输入器件。数据以16位格式通过DIN、SCLK和FSYNC，从外部串行总线载入一个DAC，前两位为0，然后优先载入MSB。AD7834具有五个专用封装地址引脚PA0至PA4；在多封装应用中，可以将这些引脚连至AGND或VCC，以便为最多32个AD7834确定每个器件的地址。
AD7835可以接受14位并行加载或双字节加载，后者的右对齐数据以一个8位字节和一个6位字节形式加载。在WR、 CS、 BYSHF以及DAC通道地址引脚A0至A2的控制下，数据从外部总线载入其中一个输入锁存器。
对于每款器件，当接收到新数据时，可用LDAC信号同时更新所有四个DAC的输出，或个别更新DAC的输出。此外，对于每款器件，可以利用异步CLR输入，将所有信号输出VOUT1 至 VOUT4设置为器件参考地引脚DSG上的用户自定义电平。上电时，在电源达到稳定状态之前，内部电路将DAC输出电平保持在DSG电位的±2 V范围内。电源稳定后，DAC输出电平准确移至DSG电位（假设运用CLR功能）。
AD7834提供28引脚0.3" SOIC和28引脚0.6" PDIP两种封装，AD7835提供44引脚MQFP和44引脚PLCC两种封装。
应用
数据手册，Rev. D，8/07
- 一个封装中集成四个14位DAC
- AD7834：串行加载
- AD7835：并行8位/14位加载
- 电压输出
- 上电复位功能
- 最大/最小输出电压范围：±8.192 V
- 最大输出电压跨度：14 V
- 共用基准电压输入
- 用户指定器件地址
- 清零至用户定义电压功能
- 表面贴装封装
- 封装：
AD7834—28引脚SOIC和PDIP

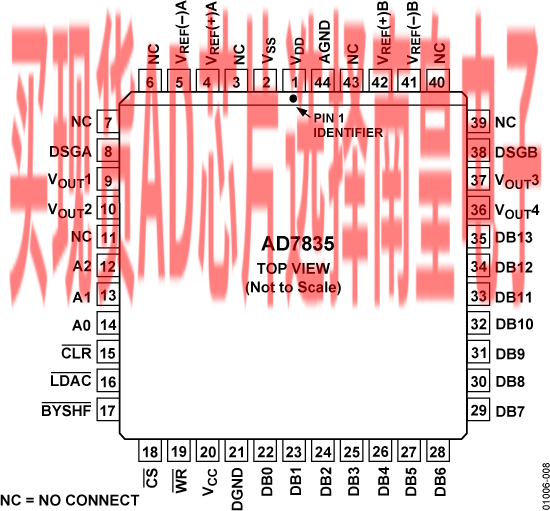

AD7835—44引脚MQFP和PLCC
AD7835APZ，封装：44-Lead PLCC，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：45.75（100-499个）；38.43（1000+个）
AD7835ASZ，封装：44-Lead MQFP (13.9mm x 10mm)，包装形式及数量：托盘，96，工作温度：-40 to 85C，AD官网报价：45.75（100-499个）；38.43（1000+个）
AD7835ASZ-REEL，封装：44-Lead MQFP (13.9mm x 10mm)，包装形式及数量：卷带，800，工作温度：-40 to 85C，AD官网报价：45.75（100-499个）；38.43（1000+个）
AD7835APZ，封装：44-Lead PLCC，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：45.75（100-499个）；38.43（1000+个）
AD7835ASZ，封装：44-Lead MQFP (13.9mm x 10mm)，包装形式及数量：托盘，96，工作温度：-40 to 85C，AD官网报价：45.75（100-499个）；38.43（1000+个）
AD7835ASZ-REEL，封装：44-Lead MQFP (13.9mm x 10mm)，包装形式及数量：卷带，800，工作温度：-40 to 85C，AD官网报价：45.75（100-499个）；38.43（1000+个）
