AD7829-1（3 V/5 V、2 MSPS、8位、8通道ADC）-AD代理

AD7829-1的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：3 V/5 V、2 MSPS、8位、8通道ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7829-1的产品详情：

AD7829-1是一款高速、8通道、微处理器兼容型、8位模数转换器（ADC），最大吞吐量为2 MSPS。该器件内置一个2.5 V（2%容差）片内基准电压源、一个采样保持放大器、一个420 ns的8位半快速型（half-flash）ADC和一个高速并行接口，可采用3 V ±10%和5 V ±10%单电源供电。

AD7829-1将转换启动与关断功能结合在一个引脚上，即CONVST引脚，这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束，即EOC（转换结束）信号变为高电平后，会对CONVST引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平，则ADC关断。利用该并行接口，可方便地与微处理器和DSP进行接口。这些器件仅使用地址解码逻辑，因此很容易实现到微处理器地址空间的映射。

利用EOC脉冲，这些ADC可以分别独立工作（参见“并行接口”部分）。

AD7829-1提供两种封装：28引脚、宽体、小形集成封装（SOIC_W）和28引脚超薄紧缩小型封装（TSSOP）。

产品聚焦

快速转换时间。AD7829-1的转换时间为420 ns，更快的转换时间使实时系统中的DSP处理效率较高。

模拟输入范围调节。用户可利用VMID引脚使输入范围偏移，此特性可降低单电源运算放大器的要求，并考虑系统失调。

全功率带宽（FPBW）采样保持。采样保持放大器具有出色的高频性能。AD7829-1能够转换频率最高达10 MHz的满量程输入信号，因此非常适合子采样应用。

通道选择。无需对器件执行写入操作便可进行通道选择。

应用

数据采集系统、DSP前端

磁盘驱动器

移动通信系统、子采样应用

AD7829-1的优势和特点：

8位半快速型（half-flash）ADC，
转换时间为420 ns
8个单端模拟输入通道
- 提供输入偏移调节
片内采样保持
提供最高10 MHz输入频率时的
信噪比性能
转换结束时自动关断

片内基准电压源（2.5 V）
工作电压范围较宽
- 3 V ±10%和5 V ±10%
输入范围
- 0 V至2 V p-p，VDD = 3 V ±10%
- 0 V至2.5 V p-p，VDD = 5 V
±10%
灵活的并行接口，利用EOC脉冲
可独立工作

AD7829-1具体的完整产品型号参数及价格（美元）：

AD7829BRUZ-1，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.93（100-499个）；3.85（1000+个）

AD7829BRUZ-1REEL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.85（1000+个）

AD7829BRWZ-1，封装：28-Lead SOIC (Wide)，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：4.93（100-499个）；3.85（1000+个）

AD7829BRWZ-1RL7，封装：28-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：3.85（1000+个）

AD7829-1的评估套件：

AD7829BRUZ-1，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.93（100-499个）；3.85（1000+个）

AD7829BRUZ-1REEL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.85（1000+个）

AD7829BRWZ-1，封装：28-Lead SOIC (Wide)，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：4.93（100-499个）；3.85（1000+个）

AD7829BRWZ-1RL7，封装：28-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：3.85（1000+个）

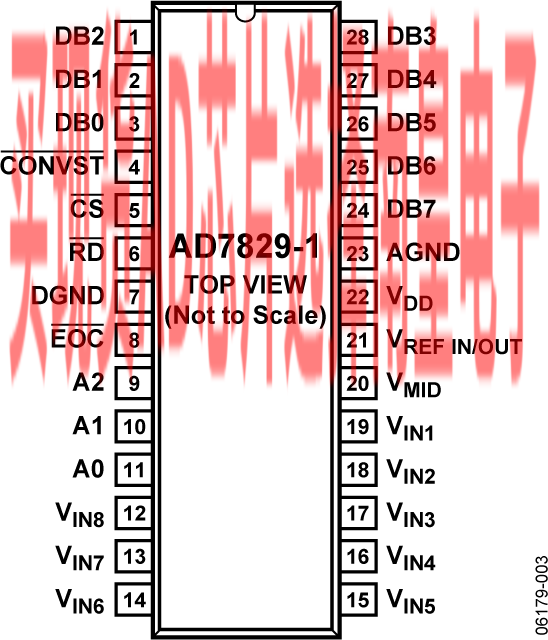

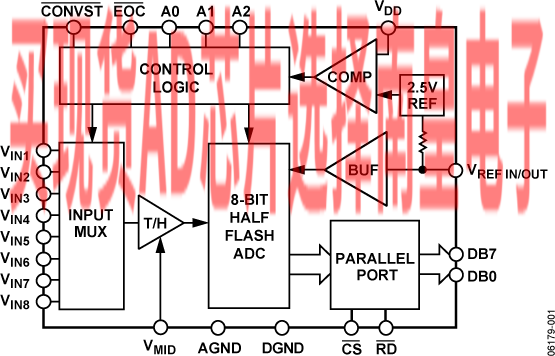

AD7829-1的电路图解：
