AD7817的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：片内集成温度传感器的4通道、9 μs、10位ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7817的产品详情：

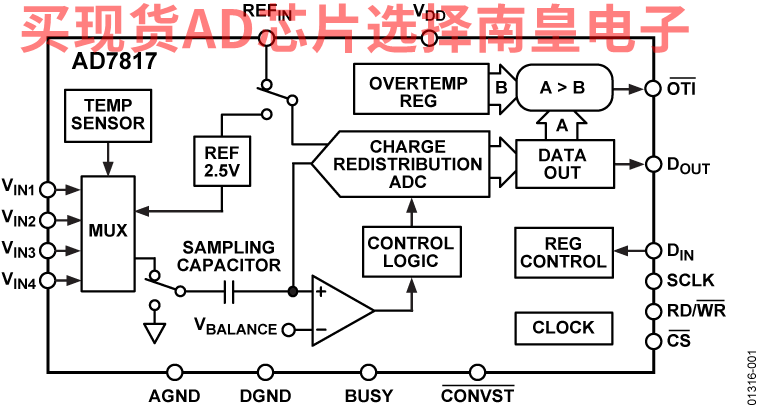

AD7818和AD7817是10位、单通道和四通道ADC，具有片内温度传感器，可采用2.7 V至5.5 V单电源供电。各器件内置一个基于电容DAC的9 μs逐次逼近型转换器、一个±2°C精度的片内温度传感器、一个片内时钟振荡器、固有采样保持功能和一个片内基准电压源(2.5 V)。AD7816仅具有温度监控功能，采用SOIC/MSOP封装。

AD7817和AD7818的片内温度传感器可以通过通道0进行访问。选择通道0并启动转换后，转换结束时产生的ADC码为环境温度的测量结果（分辨率为±0.25°C）。参见数据手册的温度测量部分。

AD7816、AD7817和AD7818配有一个灵活的串行接口，可以与大多数微控制器轻松接口。该接口兼容Intel 8051、Motorola SPI和QSPI协议及National Semiconductors MICROWIRE协议。更多信息参见数据手册的串行接口部分。

AD7817提供窄体0.15" 16引脚小型IC (SOIC)封装和16引脚超薄紧缩小型封装(TSSOP)，AD7816/AD7818提供8引脚小型IC (SOIC)封装和8引脚超小型IC (MSOP)封装。

AD7817的优势和特点：

10位ADC，转换时间为9 µs
1个(AD7818)和4个(AD7817)单端模拟输入通道
AD7816仅具有温度测量功能
片内温度传感器
分辨率：0.25°C
误差：±2°C（-40°C至+85°C）
温度范围：-55°C至+125°C
宽电源电压范围：2.7 V至5.5 V

固有的采样保持功能
2.5 V±1%片内基准电压源
过温指示器
转换结束时自动关断
低功耗：
4 µW（10 SPS吞吐速率时）
40 µW（1 kSPS吞吐速率时）
400 µW（10 kSPS吞吐速率时）
灵活的串行接口

AD7817具体的完整产品型号参数及价格（美元）：

AD7817ARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：6.9（100-499个）；5.32（1000+个）

AD7817ARUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.9（100-499个）；5.32（1000+个）

AD7817ARZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：6.9（100-499个）；5.39（1000+个）

AD7817ARZ-REEL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.9（100-499个）；5.39（1000+个）

AD7817BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：9.23（100-499个）；7.13（1000+个）

AD7817BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.23（100-499个）；7.13（1000+个）

AD7817BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：9.23（100-499个）；7.13（1000+个）

AD7817BRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：9.23（100-499个）；7.13（1000+个）

AD7817BRZ-REEL，封装：16-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.23（100-499个）；7.13（1000+个）

AD7817BRZ-REEL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：9.23（100-499个）；7.13（1000+个）

AD7817的评估套件：
