AD7809的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：+3.3 V至+5 V、四通道/八通道10位DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7809的产品详情：

AD7804/AD7808分别是具有串行加载功能的四通道/八通道10位数模转换器；AD7805/AD7809分别是具有并行加载功能的四通道/八通道10位数模转换器。这些器件均采用+3.3 V至+5 V (±10%)电源供电，内置一个片内基准电压源。上述DAC提供VBIAS±VSWING形式的输出信号，VSWING从VBIAS内部获得。片内控制寄存器包括一个系统控制寄存器和多个通道控制寄存器。系统控制寄存器可以控制封装中的所有DAC，通道控制寄存器则控制单个DAC。用一个片内子DAC，可以将各DAC的完整转移函数偏移VBIAS。所有DAC均配置双缓冲数据输入，因而利用异步LDAC输入可以同时更新所有模拟输出。

应用

光盘驱动器

仪表和通信系统

过程控制和电压设定点控制

调整电位计的替代产品

自动校准

数据手册，Rev. A，12/98

AD7809的优势和特点：

一个封装中集成四个10位DAC
提供串行和并行加载结构
AD7804：四通道10位串行加载
AD7805：四通道10位并行加载
AD7808：八通道10位串行加载
AD7809：八通道10位并行加载
工作电压：+3.3 V至+5 V
省电模式
上电复位

待机模式（全部DAC/个别DAC）
低功耗，全CMOS结构
10位分辨率
双缓冲DAC寄存器
双外部基准电压功能

AD7809具体的完整产品型号参数及价格（美元）：

AD7809BSTZ，封装：44-Lead TQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：17.85（100-499个）；15.17（1000+个）

AD7809BSTZ-REEL，封装：44-Lead TQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：17.85（100-499个）；15.17（1000+个）

AD7809的评估套件：

AD7809BSTZ，封装：44-Lead TQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：17.85（100-499个）；15.17（1000+个）

AD7809BSTZ-REEL，封装：44-Lead TQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：17.85（100-499个）；15.17（1000+个）

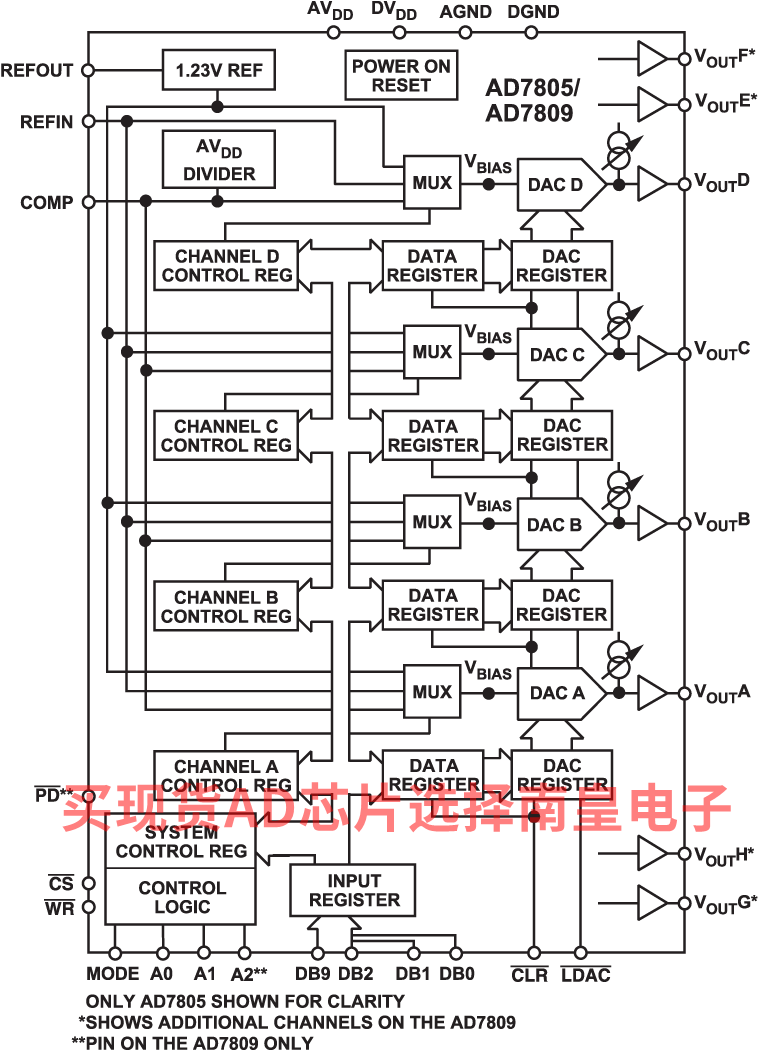

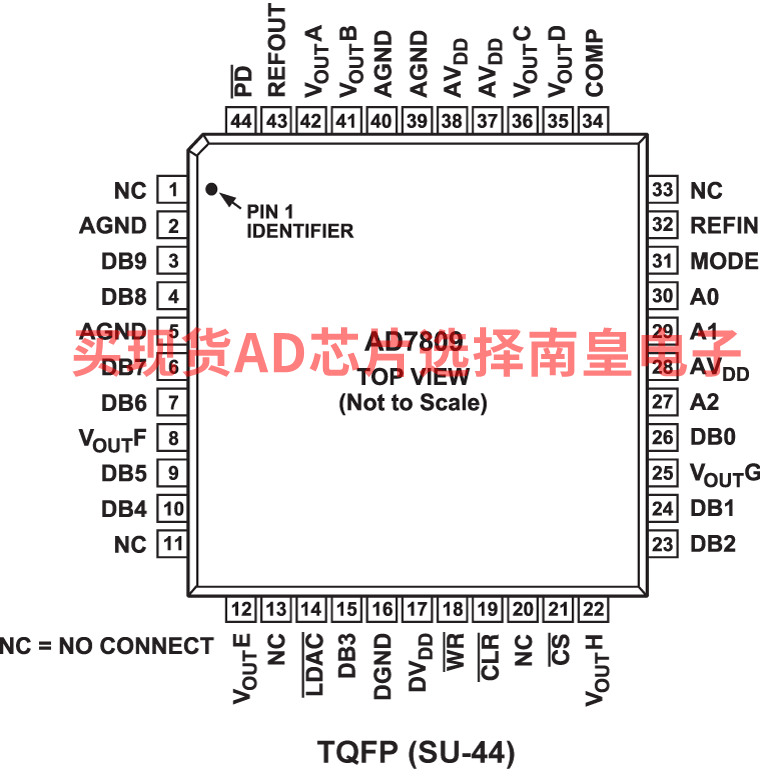

AD7809的电路图解：

AD7809的评估套件：
