AD7699是一款8通道、16-Bit、电荷再分配逐次逼近型模数转换器（ADC），采用单电源供电。

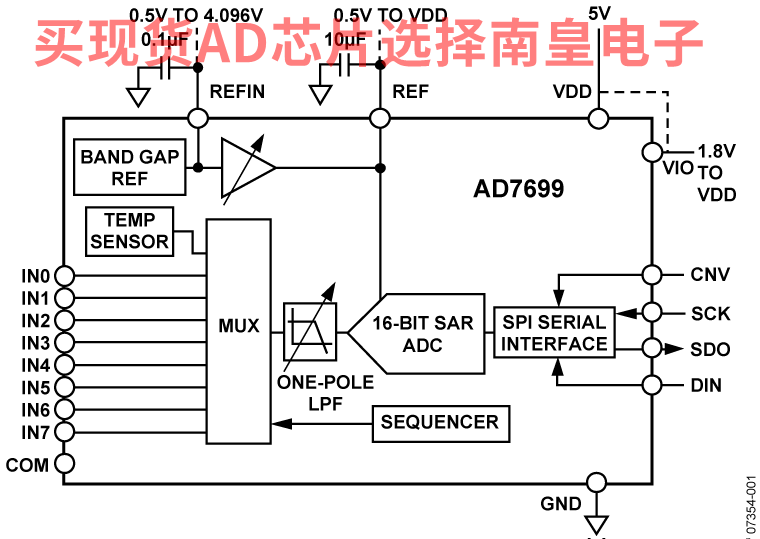

AD7699拥有多通道、低功耗、数据采集系统所需的要素，包括：无失码的真16-bit SAR ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极输入的、4通道、低串扰的多路复用器；内部低漂移基准源（可以选择2.5V或4.096V）和缓冲器；温度传感器；可选择的1极点滤波器；和多通道连续采样时的序列器。

AD7699使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO），其被设定为主逻辑电平。

功耗与吞吐率成正比。

AD7699采用小型20引脚LFCSP封装，工作温度范围是-40°C～+85°C。

应用

• 电池供电设备
• 医疗仪器
• 移动通信
• 个人数字助理
• 数据采集
• 地震数据采集系统
• 仪器仪表
• 过程控制

• 16位分辨率、无失码
• 8通道多路复用器，输入可选择
  • 单极性单端输入
  • 差分输入（使用参考地）
  • 伪双极性
• 吞吐速率：500 kSPS
• 积分非线性(INL)：典型值±0.5 LSB，最大值±1.5 LSB（±23 ppm或FSR）
• 动态范围：93.3 dB
• 信纳比(SINAD)：91.5 dB（20 kHz时）
• 总谐波失真(THD)：-97 dB（20 kHz时）
• 模拟输入范围：0 V至VREF（VREF最高为VDD）
• 多种基准源类型
  • 内部4.096 V基准源
  • 外部缓冲基准源（可达4.096 V）
  • 外部基准源（可达VDD）
• 内部温度传感器
• 通道序列器，可选单极点滤波器，繁忙指示器
• 无流水线延迟，SAR架构
• 单电源工作：5 V，逻辑接口电压：1.8 V至5 V
• 串行接口，兼容SPI、MICROWIRE、QSPI和DSP
• 功耗
  • 26 mW（500 kSPS时）
  • 5.2 μW（100 SPS时）
• 待机电流：50 nA
• 20引脚4 mm × 4 mm LFCSP封装

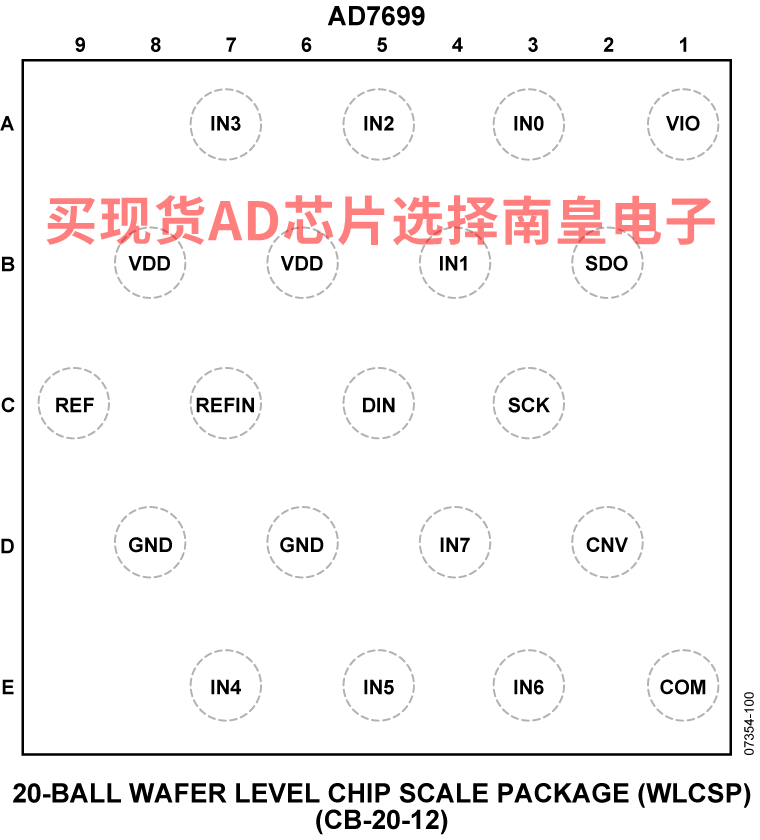

• 20引脚2.4 mm × 2.4 mm WLCSP封装

AD7699BCBZ-RL7，封装：20-Ball WLCSP (2.39mm x 2.39mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：10.02（100-499个）；9.05（1000+个）

AD7699BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：10.02（100-499个）；9.05（1000+个）

AD7699BCPZRL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：10.02（100-499个）；9.05（1000+个）

EVAL-AD7699：AD7699 评估套件

EVAL-AD7699EDZ是针对AD7699的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
