AD7693（16位、±0.5 LSB、500 kSPS PulSAR差分ADC，采用MSOP/QFN封装）-AD代理

AD7693的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：16位、±0.5 LSB、500 kSPS PulSAR差分ADC，采用MSOP/QFN封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7693的产品详情：

AD7693是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位无失码的采样ADC、一个内部转换时钟和一个多功能串行接口端口。基准电压（VREF）由外部提供，最高可以设置为电源电压VDD。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V 到 VREF之间，大约为VREF/2，相位相反。

功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。采用独立的VIO电源时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

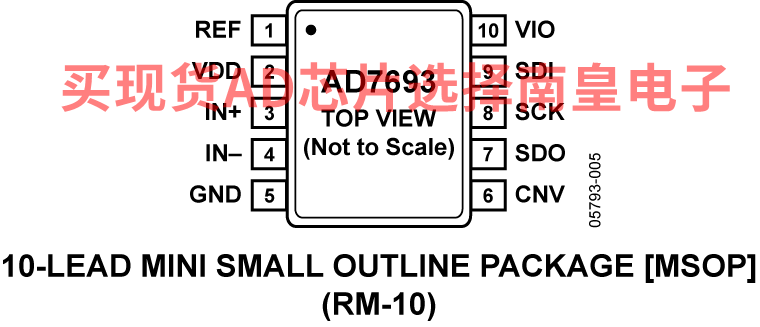

AD7693采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。

应用

电池供电设备

数据采集

地震数据采集系统

DVM 仪器仪表

医疗仪器

AD7693的优势和特点：

16位分辨率、无失码
吞吐速率：500 kSPS
INL/DNL：典型值±0.25 LSB，最
大值±0.5 LSB（FSR的±8 ppm）
动态范围：96.5 dB
信纳比(SINAD)：96 dB(1
kHz)
总谐波失真(THD)：-120 dB(1 kHz)
真差分模拟输入范围：±VREF 0 V
至 VREF（两个输入上的VREF均可
高达VDD）

无流水线延迟
采用5 V单电源供电，提供1.8
V/2.5 V/3 V/5 V逻辑接口
串行接口SPI/QSPI
/MICROWIRE/DSP兼容
以菊花链形式连接多个ADC，可
选忙闲指示
功耗：40 nJ/转换
40 μW @ 5 V/1 kSPS
4 mW @ 5 V/100 kSPS
18 mW @ 5 V/500 kSPS

AD7693具体的完整产品型号参数及价格（美元）：

AD7693BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：22.83（100-499个）；20.65（1000+个）

AD7693BRMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：20.65（1000+个）

AD7693的评估套件：

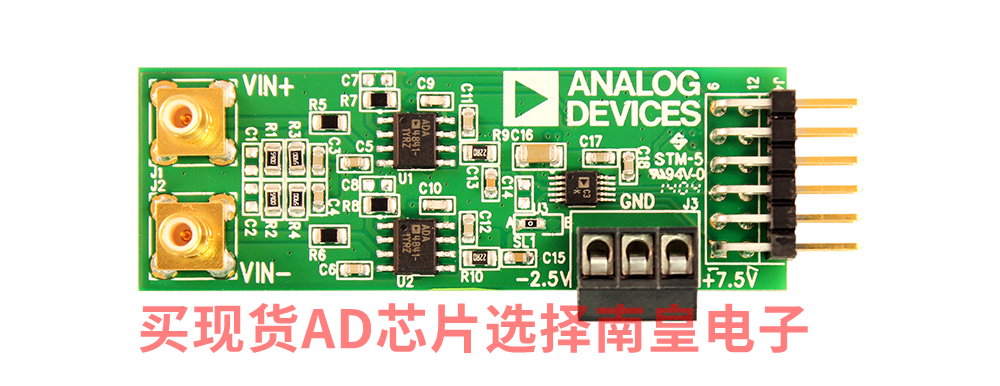

EVAL-AD7693-PMDZ：16 位、500 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

EVAL-AD7693：AD7693 评估套件

EVAL-AD7693CBZ是针对AD7693的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
