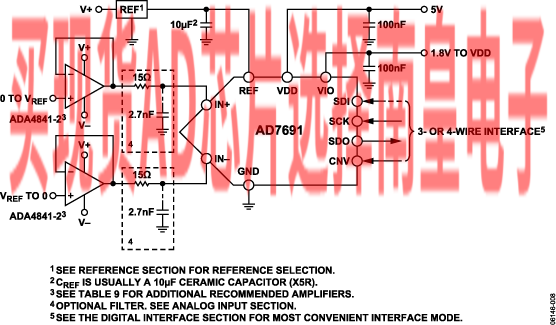

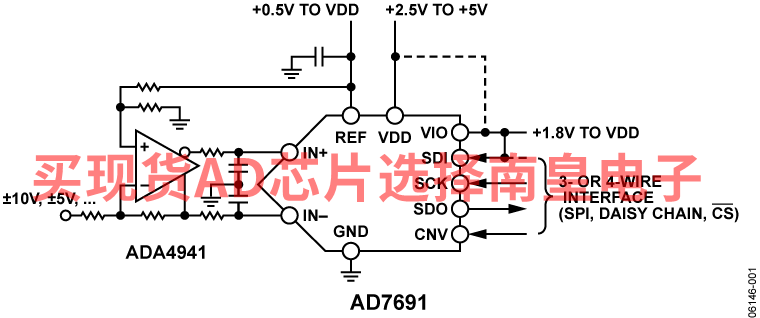

AD7691是一款18位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5 V单电源(VDD)供电。该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V和REF之间，相位相反。基准电压REF由外部提供，并且可以设置为电源电压。

功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。采用独立的VIO电源时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

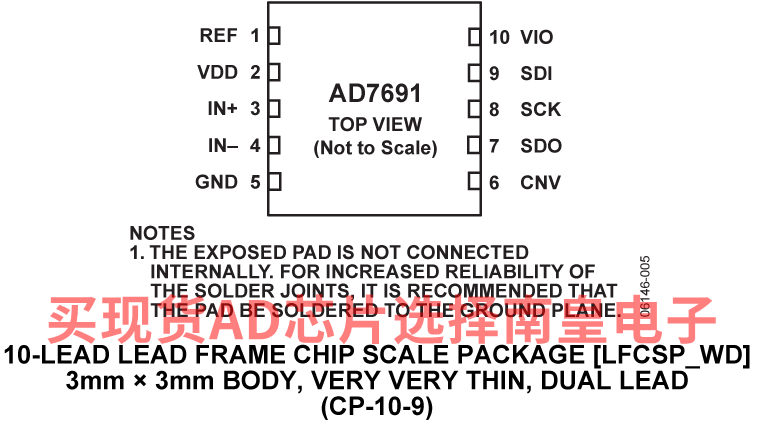

AD7691采用10引脚MSOP封装或10引脚QFN(LFCSP)封装，工作温度范围为−40°C至+85°C。

应用

• 18位分辨率、无失码
• 吞吐速率： 250 kSPS INL
• ±0.75 LSB（典型值）
• 最小值/最大值：±1.5 LSB（-40°C至+85°C时）
• 最小值/最大值：-2.7 LSB/+2 LSB（-55°C至+105°C时） 动态范围： 102 dB（典型值）
• 过采样动态范围： 125 dB (1 kSPS) 无噪声分辨率： 20位(1 kSPS)
• 有效分辨率： 22.7位(1 kSPS)
• 欲了解更多特性，请参考数据手册

• 下载 AD7691-EP 数据手册 (pdf)
• 军用温度范围：
  -55°C至 +105°C
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/14632-01XE DSCC图纸号

AD7691BCPZRL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：16.62（1000+个）

AD7691BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：18.39（100-499个）；16.62（1000+个）

AD7691BRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：16.62（1000+个）

AD7691SRMZ-EP-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-55 to 105C，AD官网报价：24.21（1000+个）

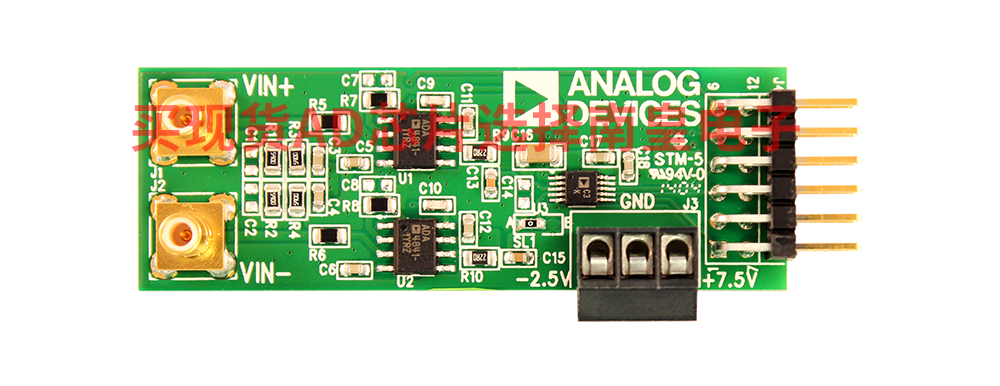

EVAL-AD7691-PMDZ：16 位、250 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

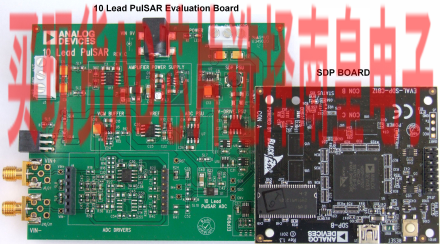

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

EVAL-AD7691：AD7691 评估套件

EVAL-AD7691CBZ是针对AD7691的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
