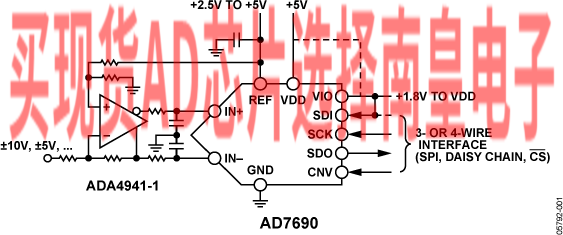

AD7690是一款18位、逐次逼近型模数转换器（ADC），采用单电源（VDD）供电。它内置一个低功耗、高速、18位不失码的采样ADC、一个内部转换时钟和一个多功能串行接口。在CNV上升沿，AD7690对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅为0 V到REF，相位相反。基准电压（REF）由外部提供，最高可以设置为电源电压。

AD7690的功耗和吞吐量呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。它采用独立的VIO电源，与1.8V、2.5V、3V或5V逻辑兼容。

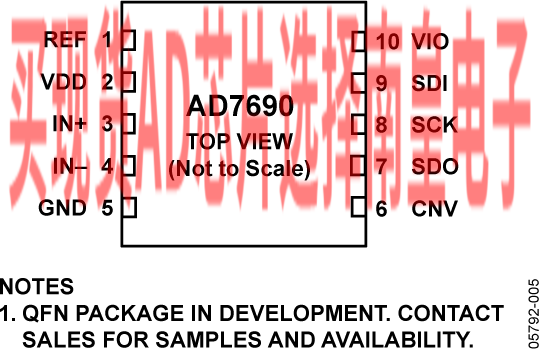

AD7690采用10引脚MSOP封装或10引脚QFN （LFCSP）封装，工作温度范围为−40°C 至 +85°C。

应用

数据手册, Rev. A, 3/07

• 18位分辨率、无失码
• 吞吐量：400 kSPS
• INL：±0.75 LSB（典型值），±1.5 LSB（最大值）（FSR的±6 ppm）
• 动态范围：102 dB （400 kSPS ）
• 过采样动态范围：125 dB （ 1 kSPS ）
• 无噪声分辨率：20 bits （ 1 kSPS ）

• 有效分辨率： 22.7 bits （1 kSPS ）
• SINAD: 101.5 dB （ 1 kHz）
• THD: −125 dB （1 kHz ）
• 真差分模拟输入范围： ±VREF 0 V ~ VREF ，两个输入上的VREF均可高达VDD
• 无流水线延迟
• 采用5 V单电源供电，含1.8 V/2.5 V/3 V/5 V逻辑接口

AD7690BCPZRL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：22.35（1000+个）

AD7690BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：24.73（100-499个）；22.35（1000+个）

AD7690BRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：22.35（1000+个）

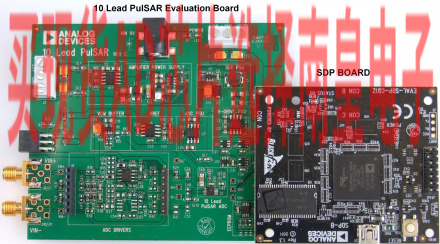

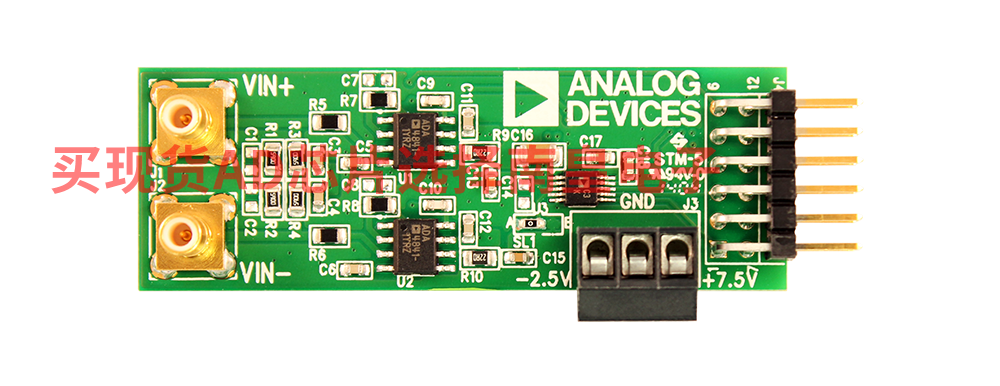

EVAL-AD7690-PMDZ：18 位、400 kSPS PulSAR ADC PMOD 评估板
