AD7688是一款16位、500 kSPS、电荷再分配、逐次逼近型模数转换器（ADC），采用5 V单电源（VDD）供电。该器件内置一个极低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口，还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V至REF之间、相位相反。基准电压（REF）由外部提供，最高可设置为电源电压。

功耗和吞吐量呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。采用独立电源VIO时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

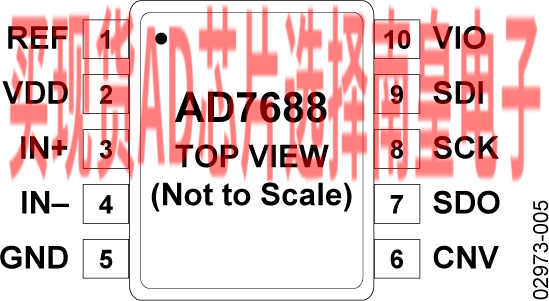

AD7688采用10引脚µSOIC封装或10引脚QFN封装（CSP芯片级封装），工作温度范围为-40°C至+85°C。

应用
- 电池供电设备
- 医疗仪器
- 移动通信
- 个人数字助理
- 数据采集
- 仪器仪表
- 医疗仪器
- 过程控制

• 16位分辨率、16位无失码
• 吞吐量：500 kSPS
• 积分非线性（INL）：±0.4 LSB（典型值），±1.5 LSB（最大值）
• S/(N+D): 95 dB @ 20 kHz
• 功耗：
  4 mW @ 100 kSPS
  4 µW @ 100 SPS
• 真差分模拟输入范围： ±VREF 0 V ～ VREF （两个输入脚的VREF 最高为VDD）

• 无流水线延迟
• 单电源工作：5 V，逻辑接口电压1.8 V至5 V
• 多个ADC以菊花链形式联接、且提供忙闲指示功能
• 串行接口：SPI/QSPI/Wire/DSP兼容
• µSOIC封装（µSO8尺寸）和3 mm x 3 mm QFN封装（LFCSP）（SOT23尺寸）
• 与AD7685、AD7686、AD7687引脚兼容

AD7688BCPZRL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：19.25（1000+个）

AD7688BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：22.72（100-499个）；19.25（1000+个）

AD7688BRMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：22.72（100-499个）；19.25（1000+个）

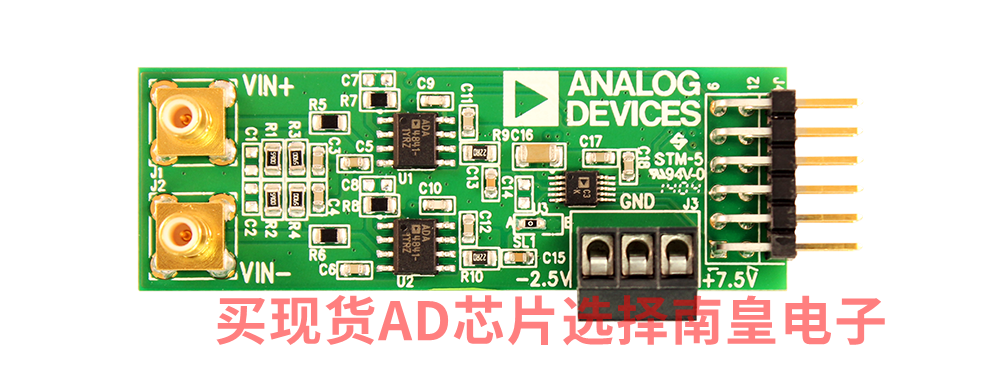

EVAL-AD7688-PMDZ：16 位、500 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

EVAL-AD7688：AD7688 评估板

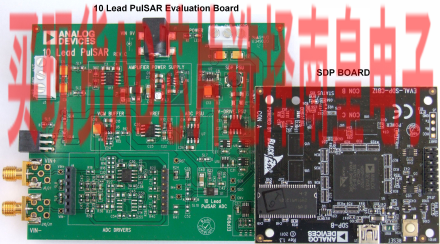

EVAL-AD7688SDZ是针对AD7688的全功能评估套件。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合系统开发平台使用时的操作与设置。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。
