AD7687是一款16位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5.5 V单电源（VDD）供电。该器件内置一个极低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口，还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V至REF之间、相位相反。基准电压（REF）由外部提供，最高可设置为电源电压。

功耗和吞吐量呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式联结到单根三线式总线上，并提供一个可选的忙闲指示。采用独立电源VIO时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

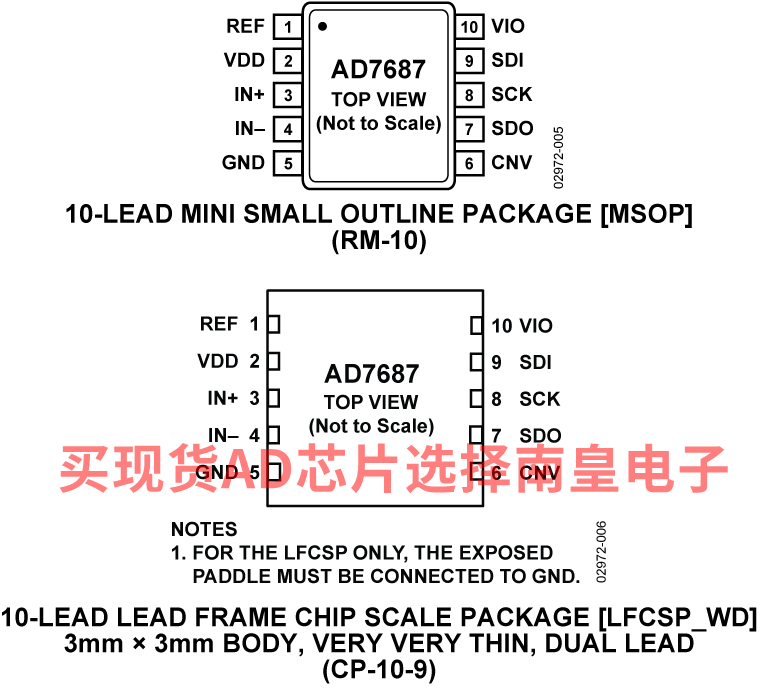

AD7687采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。

应用

• 16位分辨率、16位无失码
• 吞吐速率：250 kSPS
• 积分非线性(INL)： 典型值±0.4 LSB，最大值±1.5 LSB（FSR的±23 ppm）
• 动态范围： 96.5 dB
• SNR： 95.5 dB (20 kHz)
• 总谐波失真(THD)： -118 dB (20 kHz)

• 真差分模拟输入范围：
  • ±VREF
  • 0 V 至 VREF （两个输入上的VREF均可高达VDD）
• 无流水线延迟
• 采用2.3 V至5.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
• 欲了解更多特性，请参考数据手册

AD7687BCPZRL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：13.09（1000+个）

AD7687BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：14.65（100-499个）；13.09（1000+个）

AD7687BRMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：14.65（100-499个）；13.09（1000+个）

EVAL-AD7687-PMDZ：16 位、250 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

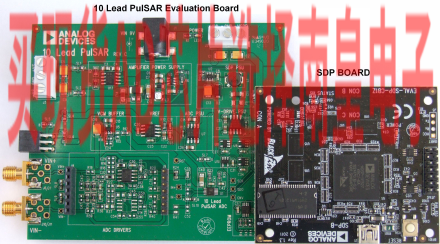

EVAL-AD7687：AD7687 评估套件

EVAL-AD7687CBZ是针对AD7687的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
