AD7685是一款16位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5.5 V单电源(VDD)供电。该器件内置一个低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，最高可设置为电源电压，

其功耗和吞吐量呈线性变化关系。

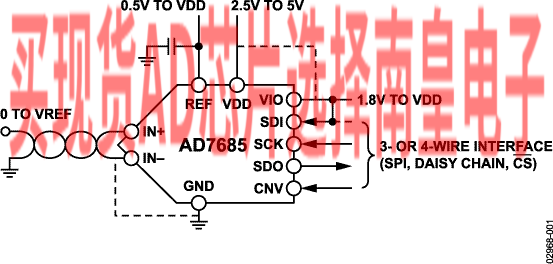

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到单三线式总线上，或提供一个可选的繁忙指示。采用独立电源VIO时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

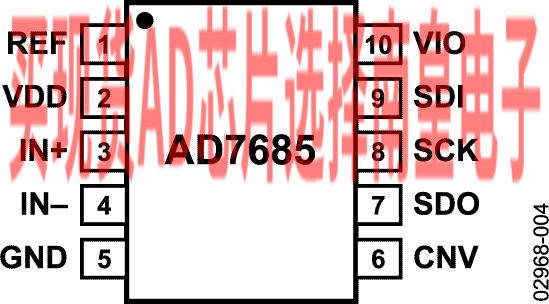

AD7685采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为?40°C至+85°C。

应用

• 电池供电设备
• 医疗仪器
• 移动通信
• 个人数字助理(PDA)
• 数据采集
• 仪器仪表
• 过程控制

• 16位分辨率、无失码
• 吞吐速率：250 kSPS
• 积分非线性(INL)：典型值±0.6 LSB，最大值±2 LSB（FSR的±0.003%）
• 信纳比(SINAD)：93.5 dB（20 kHz时）
• 总谐波失真(THD)：-110 dB（20 kHz时）
• 伪差分模拟输入范围：0 V至VREF（VREF最高为VDD）
• 无流水线延迟
• 单电源工作：2.3 V至5.5 V，逻辑接口电压：1.8 V至5 V
• 串行接口：SPI/QSPI/MICROWIRE/DSP兼容
• 以菊花链形式连接多个ADC、忙闲指示功能
• 功耗 1.4 μW (2.5 V/100 SPS) 1.35 mW (2.5 V/100 kSPS)、4 mW (5 V/100 kSPS)
• 待机电流：1 nA

AD7685ACPZRL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.8（1000+个）

AD7685ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.63（100-499个）；7.8（1000+个）

AD7685ARMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：8.63（100-499个）；7.8（1000+个）

AD7685BCPZRL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：9.59（1000+个）

AD7685BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：10.61（100-499个）；9.59（1000+个）

AD7685BRMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：10.61（100-499个）；9.59（1000+个）

AD7685CCPZRL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：11.51（1000+个）

AD7685CRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：12.73（100-499个）；11.51（1000+个）

AD7685CRMZRL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：12.73（100-499个）；11.51（1000+个）

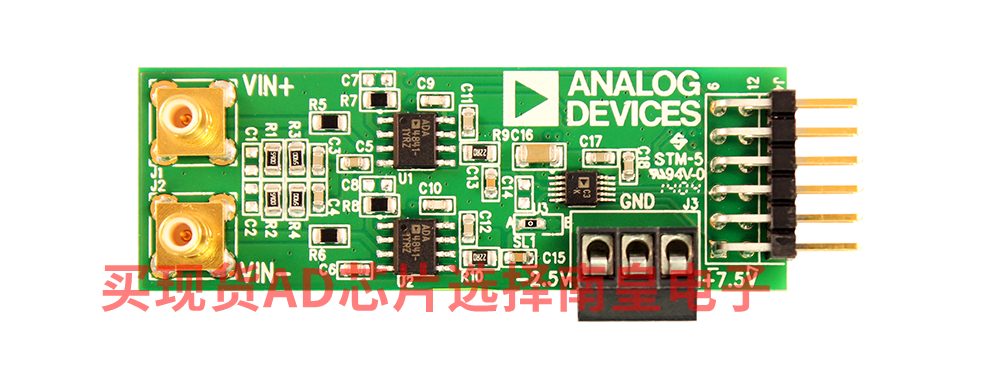

EVAL-AD7685-PMDZ：16 位、250 kSPS PulSAR ADC PMOD 评估板

兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时，该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。

通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z)，该板还可以作为评估板进行操作。在与系统演示平台一起使用时，提供了 LabView 软件 GUI，使用户能够对 ADC 的性能进行分析。

EVAL-AD7685：AD7685 评估套件

EVAL-AD7685CBZ是针对AD7685的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
