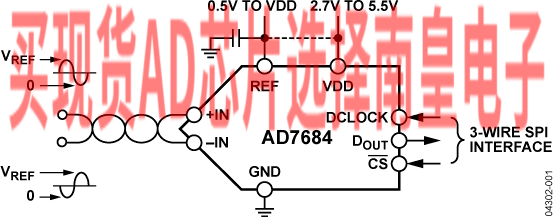

AD7684是一款16位、电荷再分配、逐次逼近型PulSAR模数转换器（ADC），采用2.7 V至5.5 V单电源（VDD）供电。该器件内置一个低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个串行、SPI兼容接口，还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CS下降沿，该器件对+IN与-IN引脚之间的电压差进行采样。基准电压（REF）由外部提供，最高可设置为电源电压，其功耗和吞吐量呈线性变化关系。

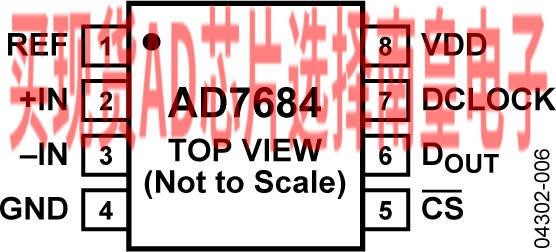

AD7684采用8引脚MSOP封装，工作温度范围为−40°C至+85°C。

应用

数据手册, Rev. A, 10/07

• 16位分辨率、无失码
• 吞吐量： 100 kSPS
• 积分非线性（INL）：±1 LSB（典型值），±3 LSB（最大值）
• 真差分模拟输入范围：±VREF
  0 V至VREF （两输入脚的VREF 最高为VDD）

• 单电源工作：2.7 V至5.5 V
• 待机电流：1 nA
• 串行接口：SPI-/QSPI-/MICROWIRE-/DSP-兼容
• 功耗：
  4 mW @ 5 V
  1.5 mW @ 2.7 V
  150 μW @ 2.7 V/10 kSPS
• 8引脚MSOP封装

AD7684BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.25（100-499个）；7.46（1000+个）

AD7684BRMZRL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：8.25（100-499个）；7.46（1000+个）

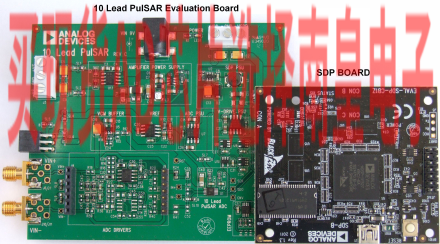

EVAL-AD7684：AD7684 评估套件

EVAL-AD7684CBZ是针对AD7684的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
