AD7682/AD7689 是 4 通道/8 通道 16 位电荷再分配逐次逼近寄存器 (SAR) 模数转换器 (ADC)，可使用单一电源 VDD 运行。

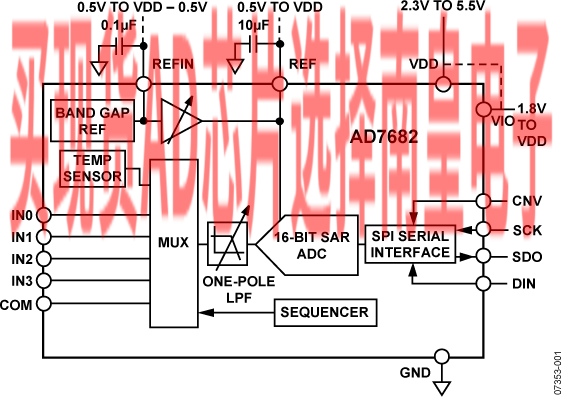

AD7682/AD7689 包含在多通道低功耗数据采集系统中使用时所需的组件，包括无失码的真正 16 位 SAR ADC；4 通道 (AD7682) 或 8 通道 (AD7689) 低串扰多路复用器，适用于将输入配置为单端（有或没有接地检测）、差分或双极；内部低漂移基准电压源（可选 2.5 V 或 4.096 V）和缓冲器；温度传感器；可选单极滤波器；以及按顺序持续扫描各个通道时使用的的时序控制器。

AD7682/AD7689 使用简单串行端口接口 (SPI) 向配置寄存器中写入数据并接收转换结果。SPI 接口使用单独的电源 VIO，设置为主机逻辑电平。功耗随吞吐量缩放。

AD7682/AD7689 密封在微型 20 引脚引线框芯片尺寸级封装 (LFCSP) 和 20 引脚晶圆级芯片规模封装 (WLCSP) 内，可在 −40°C 至 +85°C 的温度范围内工作。AD7689 包括一种扩展温度范围型号，可保证在 +125°C 的最高温度 (TMAX) 下运行。

应用

• 多通道系统监控
• 电池供电设备
• 医疗器械：ECG/EKG
• 移动通信：GPS
• 电力线路监控
• 数据采集
• 地震数据采集系统
• 仪器仪表
• 过程控制

• 16 位分辨率，无失码
• 具有可选输入的 4 通道 (AD7682)/8 通道 (AD7689) 多路复用器
• 单极单端
• 差分（GND 检测）
• 伪双极
• 吞吐量：250 kSPS
• 积分非线性：±0.4 LSB（典型值），最大值为 ±1.5 LSB（±23 ppm 或 FSR）
• 动态范围：93.8 dB
• SINAD：20 kHz 时为 92.5 dB
• 总谐波失真：20 kHz 时为 −100 dB
• 模拟输入范围：0 V 至 VREF，VREF 高达 VDD
• 多种基准电压源类型
  • 内部可选 2.5 V 或 4.096 V
  • 外部缓冲（高达 4.096 V）
  • 外部（高达 VDD）

• 内部温度传感器 (TEMP)
• 通道时序控制器、可选 1 极滤波器、忙碌指示器
• 无流水线延迟，SAR 架构
• 具有 1.8 V 至 5.5 V 逻辑接口，使用 2.3 V 至 5.5 V 单电源运行
• 串行接口与 SPI、MICROWIRE、QSPI 和 DSP 兼容
• 功耗
  • 2.5 V/200 kSPS 时为 3.5 mW
  • 5 V/250 kSPS 时为 12.5 mW
• 待机电流：50 nA
• 提供低成本等级

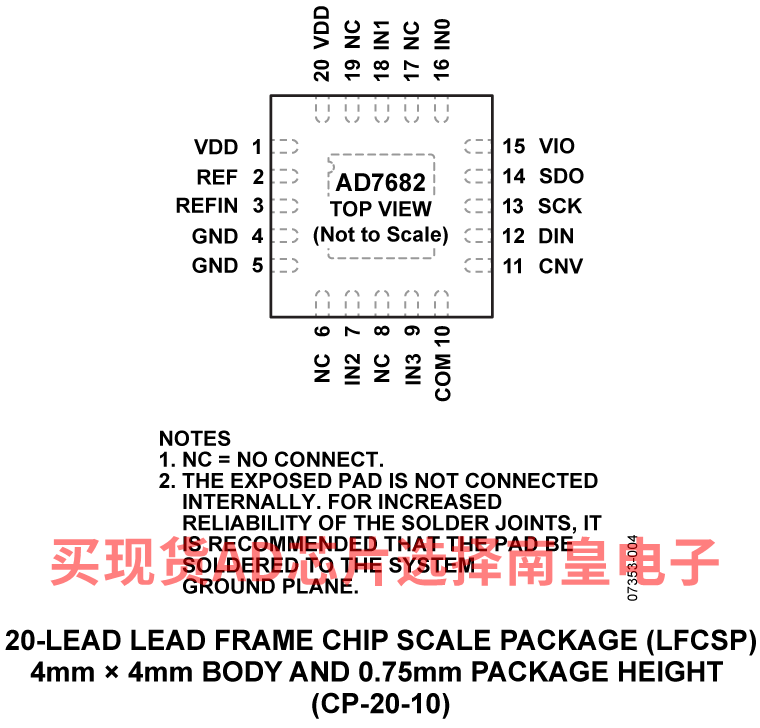

• 20 引脚 4 mm × 4 mm LFCSP 封装

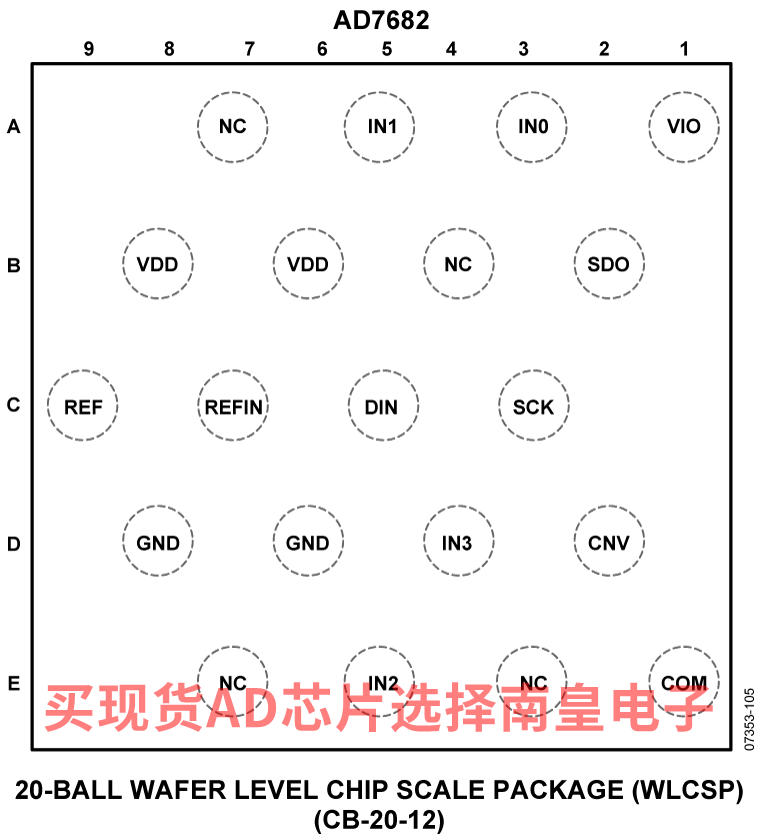

• 20 引脚 2.4 mm × 2.4 mm WLCSP 封装

AD7682BCBZ-RL7，封装：20-Ball WLCSP (2.39mm x 2.39mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.74（1000+个）

AD7682BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：7.54（100-499个）；6.81（1000+个）

AD7682BCPZRL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.54（100-499个）；6.81（1000+个）

EVAL-AD7682：AD7682 评估套件

EVAL-AD7682EDZ是针对AD7682的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
