AD7674（18位、2.5 LSB INL、800 kSPS、SAR ADC）-AD代理

AD7674的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：18位、2.5 LSB INL、800 kSPS、SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7674的产品详情：

AD7674是一款18位、800 MSPS、电荷再分配、逐次逼近型寄存器(SAR)全差分模数转换器(ADC)，采用5 V单电源供电。该器件内置一个18位高速采样ADC、一个内部转换时钟、一个内部基准电压缓冲、纠错电路，以及串行和并行系统接口。

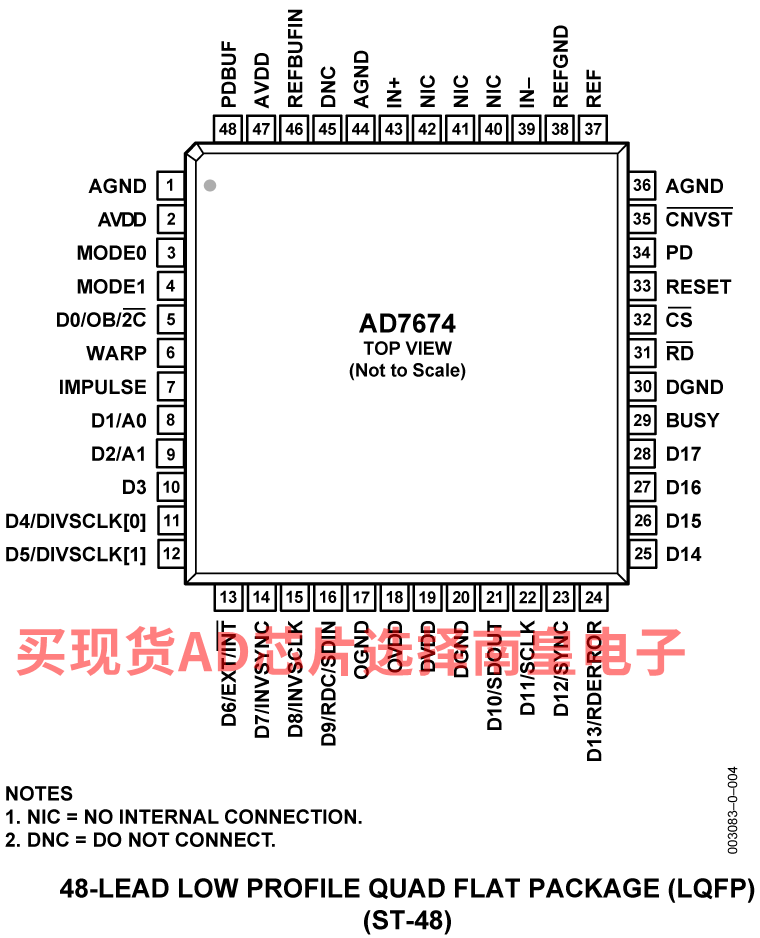

该器件采用48引脚LQFP或48引脚LFCSP封装，工作温度范围为–40°C至+85°C。

产品特色

高分辨率、高吞吐量。AD7674是一款800 kSPS、电荷再分配、18位SAR ADC（无延迟）。

出色的精度。AD7674的最大积分非线性度为2.5 LSB，且18位无失码。

串行或并行接口。多功能并行（18位、16位或8位总线）或三线式串行接口配置，3 V和5 V逻辑兼容。

应用

CT扫描仪
高动态数据采集
检波器和水听器传感器
∑-?型替代器件（低功耗、多通道）
仪器仪表
频谱分析
医疗仪器

AD7674的优势和特点：

18位分辨率、无失码
无流水线延迟（SAR架构）
差分输入范围:±VREF（VREF高达5 V）
吞吐速率
- 800 kSPS（Warp模式）
- 666 kSPS（正常模式）
- 570 kSPS（脉冲模式）
积分非线性(INL)：最大值±2.5 LSB（满量程的±9.5 ppm）
动态范围：典型值：103 dB (VREF= 5 V)
信纳比(SINAD)：典型值：100 dB (2 kHz, VREF= 5 V)
并行（18位、16位或8位总线）和串行5 V/3 V接口
SPI/QSPI/MICROWIRE/DSP兼容
片内基准电压缓冲
5 V单电源供电
欲了解更多特性，请参考数据手册

AD7674具体的完整产品型号参数及价格（美元）：

AD7674ACPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：42.01（100-499个）；37.5（1000+个）

AD7674ASTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：42.01（100-499个）；37.5（1000+个）

AD7674ASTZRL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：42.01（100-499个）；37.5（1000+个）

AD7674的评估套件：

EVAL-AD7674：AD7674 评估套件

EVAL-AD7674CBZ是针对AD7674的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

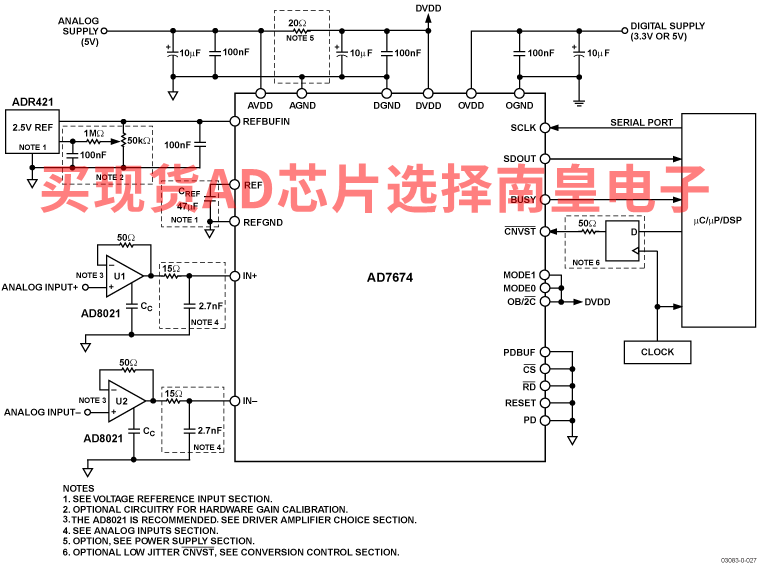

AD7674的电路图解：

AD7674的评估套件：
