AD7656/AD7657/AD7658均内置六个16/14/12位、快速、低功耗逐次逼近型ADC，并集成到一个封装中，采用iCMOS工艺（工业级CMOS）设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。 通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。 与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。

三款器件的吞吐速率高达250 kSPS， 并且内置低噪声、宽带宽采样保持放大器，可处理最高12 MHz的输入频率。

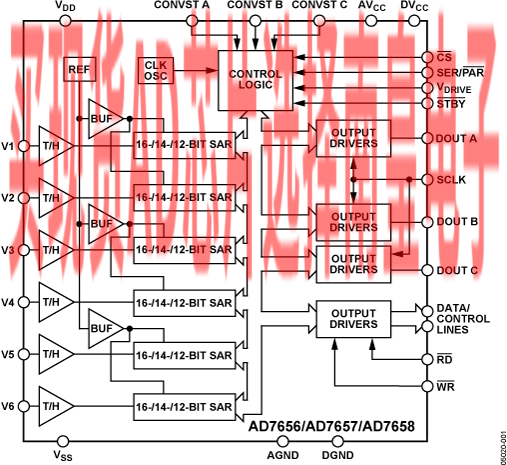

转换过程与数据采集利用CONVST信号和内部振荡器进行控制。 三个CONVST引脚允许三对ADC独立地进行同步采样。 AD7656/AD7657/AD7658均具有一个高速并行接口和一个高速串行接口，为器件与微处理器或DSP的接口连接创造了条件。 在串行接口模式下，这些器件都允许多个ADC以菊花链形式连接至单个串行接口。 三款器件均可在±4 × VREF和±2 × VREF范围内支持真双极性输入信号。 此外还内置一个2.5 V片内基准电压源。

针对更低的去耦要求，请访问AD7657-1产品页面。

产品特色

应用

• 电源线路监控系统
• 仪表和控制系统
• 多轴定位系统

• 6个独立ADC
• 真双极性模拟输入
• 引脚/软件可选范围： ±10 V、±5 V
• 高吞吐速率： 250 kSPS
• iCMOS 工艺技术
• 低功耗： 140 mW（250 kSPS，5 V电源）

• 宽输入带宽： 86.5 dB SNR（50 kHz输入频率）
• 片内基准电压源及缓冲器
• 并行、串行和菊花链接口模式
• 高速串行接口： SPI/QSPI/MICROWIRE/DSP兼容
• 待机模式： 100 µW（最大值）

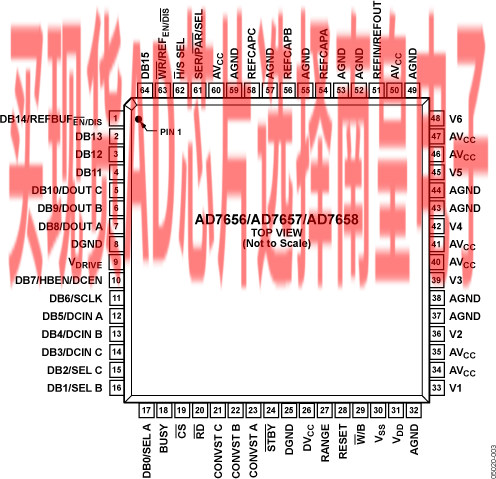

• 64引脚LQFP

AD7657BSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：13.75（100-499个）；11.66（1000+个）

AD7657BSTZ-REEL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：11.66（1000+个）

AD7657YSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：15.66（100-499个）；13.28（1000+个）

EVAL-AD7657：AD7657 评估套件

EVAL-AD7657CBZ是针对AD7657的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
